電気アイソレータ: 動作原理、種類、用途

電気アイソレータは、電気システムの一部を電源から安全に切断するのに役立ちます。この記事では、電気アイソレータとは何か、安全性にとってなぜ重要なのか、無負荷状態でどのように機能するのかを学びます。また、その主なコンポーネント、一般的なタイプ、サーキットブレーカーとの違いについても理解します。最後には、電気システムのどこにアイソレーターが使用されているかがわかります。

カタログ

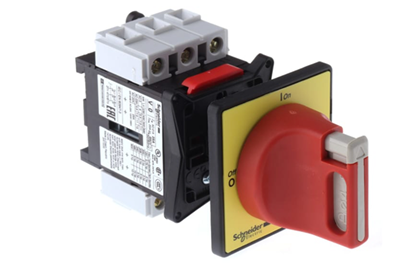

図 1. 電気アイソレータ

電気アイソレータとは何ですか?

電気アイソレータは、電気回路の一部を電源から完全に遮断するために使用される機械的なスイッチング デバイスです。その主な目的は、通電セクションと非通電セクションを明確かつ視覚的に分離することで、安全な作業条件を確保することです。自動装置とは異なり、アイソレータは手動で操作され、電流を遮断するものではなく絶縁のみを目的として設計されています。回路に物理的な断線を生じさせるため、保守・点検を安全に行うことができます。電気アイソレータは、安全性を向上させ、通電しているコンポーネントとの偶発的な接触を防ぐために、電力システムで広く使用されています。

電気アイソレータが重要な理由

電気アイソレータは、特にメンテナンスや修理作業中に、電気システムの安全性を維持するのに適しています。回路の一部が完全に切断されることが保証され、感電や機器の損傷のリスクが軽減されます。アイソレータは、目に見えるオープンギャップを提供することで、絶縁された部分に電流が流れていないことを確認するのに役立ちます。これにより、高電圧機器の作業をより安全に安心して行うことができます。電気アイソレーターは、産業環境や配電環境で重大な危険を引き起こす可能性がある偶発的な通電を防止するのにも役立ちます。

電気アイソレータの動作原理

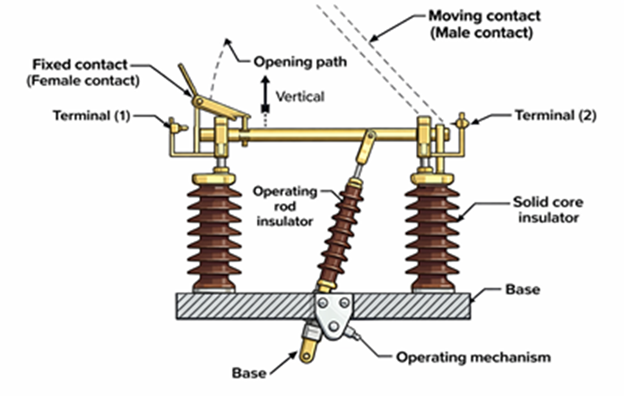

図 2. 電気アイソレータの動作図

電気アイソレータは、回路に負荷電流が流れていない場合にのみ動作し、安全なスイッチング状態を保証します。アイソレータが開くと、その可動接点が固定接点から分離され、明確なエアギャップが形成されます。このエアギャップは、電気的な切断を確認する目に見えるバリアとして機能します。通常、開く動作は機械的な操作機構を通じて実行され、スムーズで制御された動きが可能になります。動作中は電流が流れないため、接点間にアークは発生しません。アイソレータは、手動で再度閉じるまで、開いた位置に留まり、完全な絶縁を維持します。このシンプルな動作原理により、電気回路を確実かつ安全に分離できます。

電気アイソレータのコンポーネント

• 固定接点

固定接点は、入線または出線に接続される固定の導電性部品です。アイソレータが閉じているときに電気接続の安定点を提供します。このコンポーネントは、高電圧を処理し、最小限の抵抗で信頼性の高い接触を維持するように設計されています。

• 移動接点

可動接点は、回路を物理的に開閉する部品です。固定接点から遠ざかったり、固定接点に近づいたりして、電気的接続を作成または削除します。その設計により、スムーズな操作と切り替え時の適切な位置合わせが保証されます。

• 絶縁体

絶縁体は導電性部品をサポートし、グランドや構造物への不要な電流の流れを防ぎます。これらは通常、高い耐電圧性を得るために磁器または複合材料で作られています。これらのコンポーネントは、通電部間の適切な間隔を維持するための機械的サポートも提供します。

• 作動機構

操作機構はアイソレータの開閉を制御します。用途に応じて手動またはモーター駆動にすることができます。この機構により、動作中に接点が安全かつ正確に動くことが保証されます。

• ベースフレーム

ベースフレームはすべてのコンポーネントをまとめて保持し、構造的な安定性を提供します。通常、アイソレータの機械的負荷をサポートするために金属で作られています。フレームはまた、接点と絶縁体の適切な位置合わせを保証します。

電気アイソレータの種類

シングルブレークアイソレータ

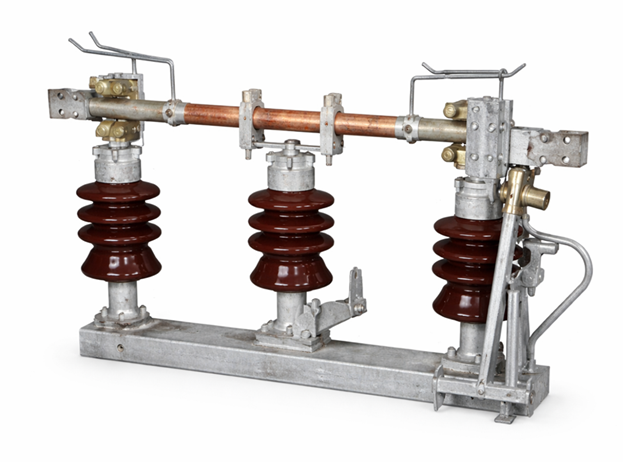

図 3. シングルブレークアイソレータ

シングル ブレーク アイソレータは、1 つの接点分離点を使用して回路を切断する電気アイソレータの一種です。これは、固定接点から分離して単一のエアギャップを作成する 1 つの可動接点で構成されます。このシンプルな構造により、標準的な電源システムでの操作と保守が容易になります。コンタクトの動きは通常水平または回転であり、開いた位置を明確に確認できます。シンプルな設計のため、中電圧の変電所や配電システムでよく使用されます。図に示す装置は、シンプルな接点配置とコンパクトなレイアウトを反映しています。シングルブレークアイソレータは、スペースとコスト効率が重要なアプリケーションに最適です。

ダブルブレイクアイソレータ

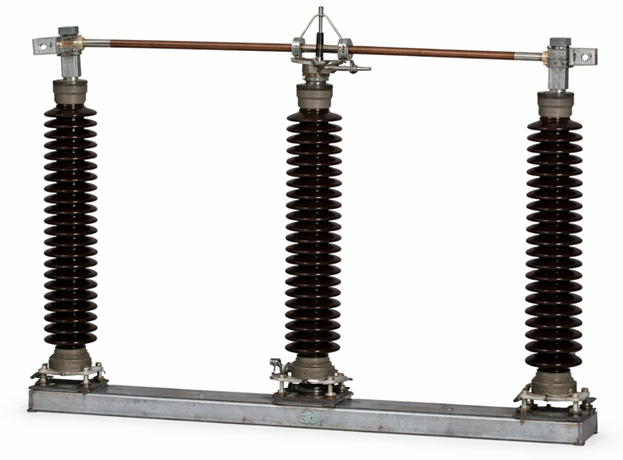

図 4. ダブルブレークアイソレータ

ダブルブレークアイソレータは、動作中に 2 つの別々の接点ギャップを作成する電気アイソレータです。中央の可動接点が両側の 2 つの固定接点から分離され、二重絶縁点を形成します。この設計により、充電部間の距離が広がることで電気的絶縁が向上します。接点の動きのバランスが取れ、機械的安定性と性能が向上します。より強力な絶縁が必要な高圧変電所でよく使用されます。この図は、効率的な切断をサポートする対称構造を示しています。ダブルブレークアイソレータは、より高い安全マージンと信頼性の高い絶縁を必要とするシステムに適しています。

パンタグラフアイソレーター

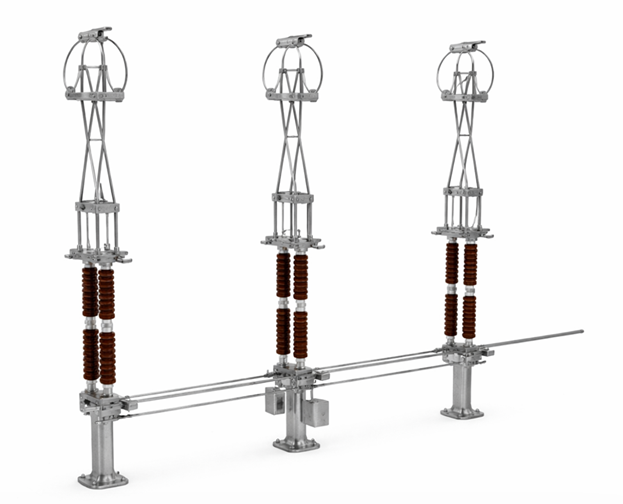

図 5. パンタグラフ アイソレータ

パンタグラフアイソレータは、垂直昇降機構を使用して回路を接続または切断するタイプのアイソレータです。架線に接触するために上方に上昇する可動アームが特徴です。この垂直方向の動きにより、コンパクトな変電所のスペースを効率的に利用できます。この構造には、操作中に伸縮する多関節アームが含まれています。水平方向のスペースが限られている高電圧アプリケーションで広く使用されています。図は垂直切り替え動作を可能にする特徴的な昇降構造を示しています。パンタグラフアイソレータは、コンパクトで柔軟なレイアウトを必要とする最新の変電所に最適です。

水平ブレークアイソレータ

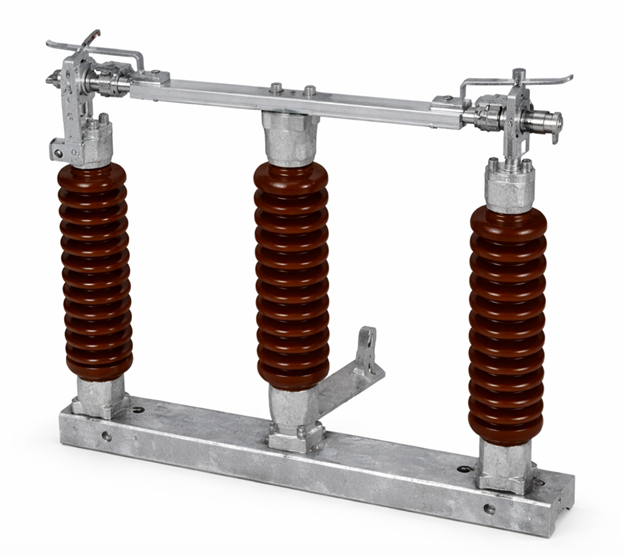

図 6. 水平ブレークアイソレータ

水平遮断アイソレータは、可動接点が横に開いて回路を切断する電気アイソレータです。接点は回転または水平方向に揺動して、接点間に目に見えるギャップを作成します。構造が簡単でメンテナンスが容易なため、屋外変電所に多く設置されるタイプです。開いた位置が明確に見えるため、操作の安全性が向上します。この設計により、適切な間隔で支持構造に簡単に設置できます。この図は、このアイソレータ タイプに特有の横開きの動きを示しています。水平型遮断器は、送電および配電システムで広く使用されています。

垂直ブレークアイソレータ

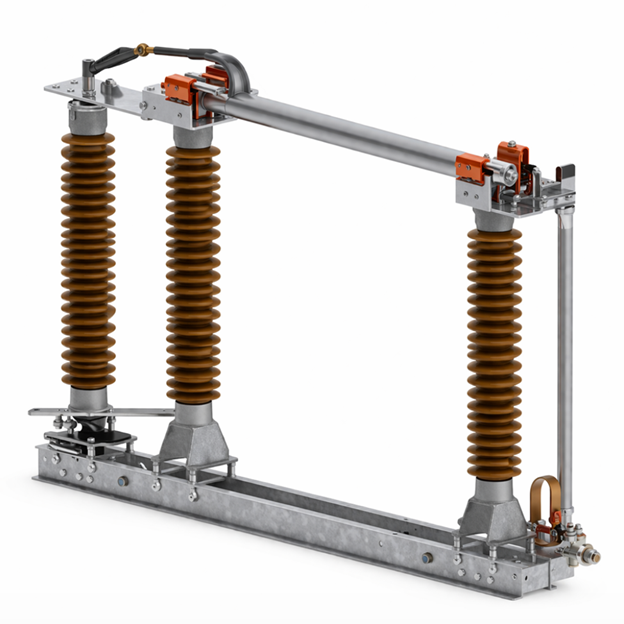

図 7. 垂直ブレークアイソレータ

垂直ブレークアイソレータは、可動接点が上または下に開いて絶縁を実現する電気アイソレータです。垂直方向の動きにより、設置に必要な水平スペースを削減できます。この設計は、スペースの制約が懸念される変電所で役立ちます。コンタクトは垂直面内で移動し、明確で目に見える分離を保証します。効率的なスペース利用が必要な高電圧システムでよく使用されます。この図は、このアイソレータ タイプを定義する上向きに開くメカニズムを強調表示しています。垂直ブレークアイソレータは、接地面積が限られたコンパクトなレイアウトで推奨されます。

電気アイソレーターとサーキットブレーカー

特徴	電気 アイソレータ	サーキットブレーカー
主な機能	提供します 安全のための回路の物理的な切断	障害を検出します システムを保護するために電流を遮断します
操作の種類	マニュアルまたは 電動式（非自動）	自動 オプションの手動制御によるトリップ
荷重処理	でのみ動作します 0A（無負荷状態）	以下で動作します 全負荷および故障電流状態
評価済み 遮断容量	0kA（不可） 電流を遮断します)	通常6kA タイプに応じて最大63 kA以上
アーク処理	アークなし 抑制機構	円弧を使用 焼入れ方法（空気、油、SF₆、真空）
安全の役割	確実に見えるようにする メンテナンスのための隔離	提供します 過負荷と短絡に対する保護
スイッチング速度	遅い (秒、 オペレータによって異なります)	速い (ミリ秒、通常は 10 ～ 100 ミリ秒)
保護 能力	保護なし 機能	内蔵 保護（過電流、短絡、場合によっては地絡）
一般的な使用法	メンテナンス 隔離と安全手順	障害保護 および動作切り替え
接点動作	以下の場合にのみ開きます 電流はすでにゼロです	ながら開きます 電流が流れています（故障電流を含む）
自動化レベル	低い（手動または 基本的なモーター制御)	高 (リレー制御の全自動システム)
インストール エリア	にインストールされています 変電所・開閉所（高圧側）	で使用されます 変電所、分電盤、エンドユーザーシステム
デザイン 複雑さ	シンプル 機械構造	複雑なシステム センシング、トリップ、およびアーク制御コンポーネントを備えた
メンテナンス 要件	最小限 （点検・清掃）	レギュラー メンテナンスが必要（接点、機構、アークチャンバー）
孤立 可視性	目に見えるものを提供します エアギャップ（明らかな断線）	見えない 隔離。安全のために別途アイソレータが必要

電気アイソレータのメリットとデメリット

電気アイソレータの利点

• 安全性を確認するための明確な可視エアギャップを提供します。

・可動部品が少ないため信頼性が高い

• 長期使用時のメンテナンスの必要性が低い

• 複雑なスイッチング デバイスと比較してコスト効率が高い

• メンテナンス手順中の安全性を強化

電気アイソレータの欠点

• 負荷がかかる状態では動作できない

• アーク消弧機構はありません。

• サーキットブレーカーなどの追加デバイスが必要

• 手動操作では切り替え時間が長くなる可能性があります

• 保護装置と比較して機能が制限されている

• 障害遮断には適していません。

電気アイソレータの用途

1. 変電所

電気アイソレータは通常、送電線と機器のセクションを絶縁するために変電所に設置されます。高電圧回路を電源から切り離すことで安全なメンテナンスが可能になります。これにより、事故を防止し、システムの信頼性を確保します。

2. 送配電システム

送電ネットワークでは、障害のあるセクションまたは非アクティブなセクションを分離するためにアイソレータが使用されます。修復中に特定の回線を隔離することで、システムの安定性を維持するのに役立ちます。これにより、電力供給の全体的な効率と安全性が向上します。

3. 産業用電気システム

産業プラントでは、保守中に機械と電気パネルの接続を切断するためにアイソレーターが使用されます。これにより、電気機器を取り扱う際の作業者の安全が確保されます。また、予期しないマシンの起動を防ぐことにも役立ちます。

4. 交換局

アイソレータは、異なるネットワークセクション間の電力の流れを制御および管理するために交換局で使用されます。システム全体を中断することなく回路を安全に絶縁する方法を提供します。柔軟なシステム運用をサポートします。

5. 再生可能エネルギーシステム

太陽光発電システムや風力発電システムでは、パネルやタービンをグリッドから切り離すためにアイソレータが使用されます。これにより、再生可能エネルギー設備の保守・点検を安全に行うことができます。また、技術者を感電事故から守ります。

6. 鉄道電化システム

電気アイソレータは、保守作業のために架線を絶縁するために鉄道システムで使用されます。修理前に線路の各セクションの電源がオフになっていることを確認します。これにより、電化された鉄道網で作業する保守作業員の安全性が向上します。

結論

電気アイソレータは、通電されていないセクションを通電中の回路から分離するための明確かつ信頼性の高い方法を提供することにより、電気的安全性において役割を果たします。その価値は、そのシンプルな設計、目に見える絶縁、そして変電所、送電システム、産業用セットアップ、およびその他の電力アプリケーションでの幅広い使用によってもたらされます。さまざまなタイプのアイソレータは、特定の設置要件とスペース要件に合わせて設計されていますが、その制限により、無負荷スイッチングのみに適しています。機能、部品、利点、用途を理解することは、システムを安全かつ効果的に動作させるための適切なアイソレータを選択するのに役立ちます。
