MCB vs MCCB vs RCCB vs ELCB: 完全比較ガイド

電気システムの安全性と信頼性を維持するには、回路保護装置が必要です。この記事では、MCB、MCCB、RCCB、および ELCB とは何か、それらがどのように機能するか、およびそれぞれがどのように異なるのかについて説明します。また、各デバイスがどこで使用されるか、また、それがさまざまな状況に適しているかどうかもわかります。

カタログ

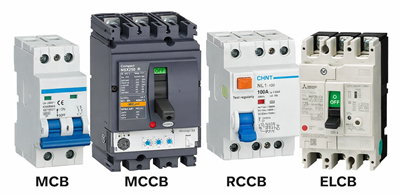

図 1. MCB 対 MCCB 対 RCCB 対 ELCB

MCB（小型サーキットブレーカー）とは何ですか?

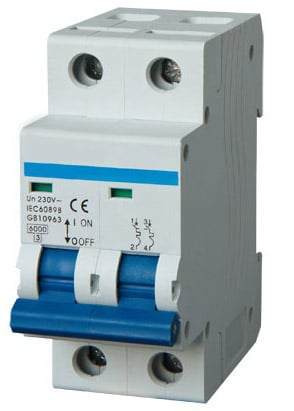

図 2. MCB (小型サーキットブレーカー)

ミニチュアサーキットブレーカー (MCB) は、低電圧回路を損傷から保護するために使用される自動電気保護装置です。電流が安全レベルを超えた場合に電源を遮断することで機能します。これは、1 つの回路に接続されているデバイスが多すぎるなどの過負荷状態によって引き起こされる過熱を防ぐのに役立ちます。また、突然のサージ電流によって配線や機器が損傷する可能性がある短絡からも保護します。MCB はすぐにトリップして回線を切断し、さらなるリスクを阻止します。信頼性が高く、トリップ後のリセットも簡単なため、住宅や小規模な建物で広く使用されています。

MCCB（配線用遮断器）とは何ですか?

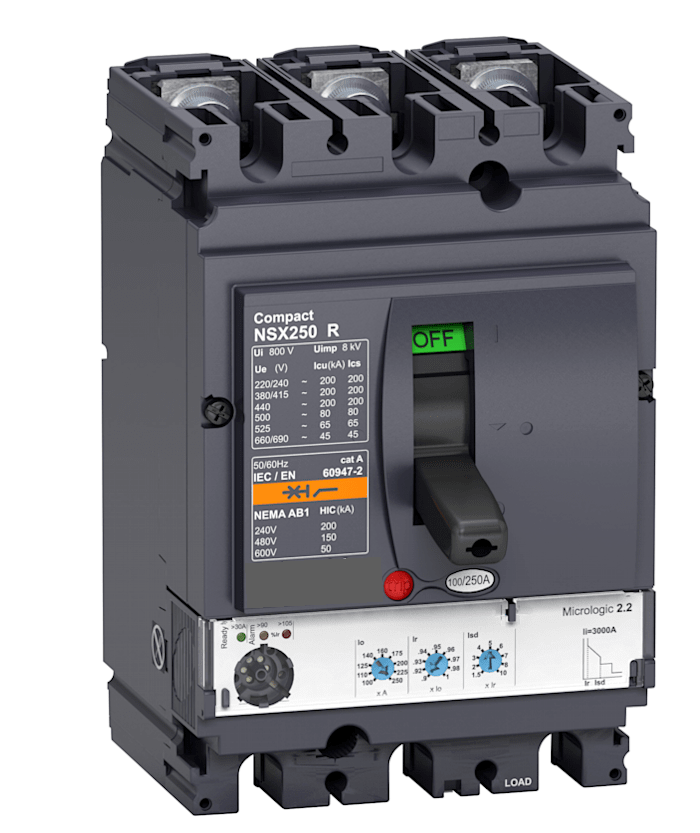

図 3. MCCB (配線用遮断器)

モールドケース回路ブレーカ (MCCB) は、電気システムのより高い電流レベルを処理するように設計された回路ブレーカの一種です。より多くの電力が必要な用途で回路や機器を保護するために使用されます。MCCB は過剰な電流の流れを遮断し、過負荷または故障状態による損傷を防ぐことができます。その主な機能の 1 つは、ユーザーがブレーカーが回路を切断するタイミングを制御できる調整可能なトリップ設定です。これにより、負荷要件に基づいた柔軟な保護が必要なシステムに適しています。MCCB は、より大容量の保護が必要な大規模な電気設備で一般的に使用されます。

RCCB（残留電流遮断器）とは何ですか?

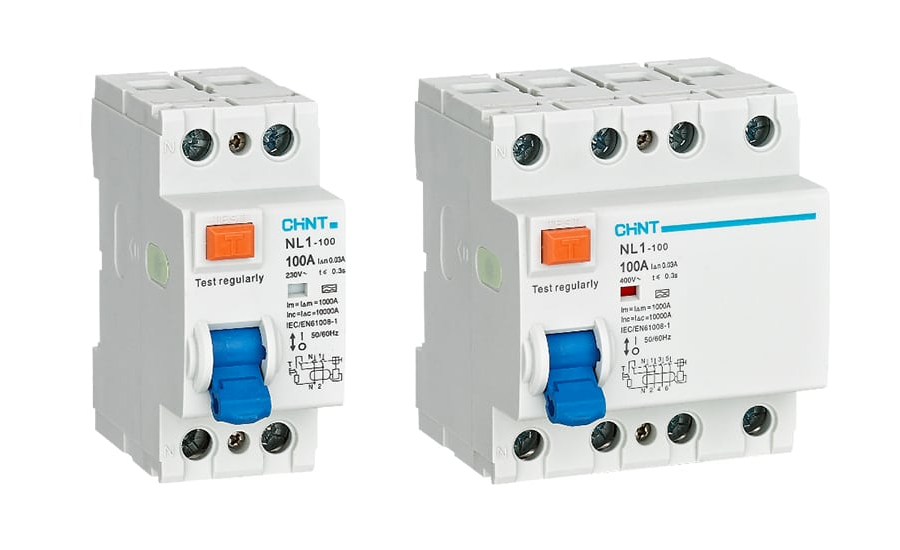

図 4. RCCB (残留電流遮断器)

残留電流遮断器 (RCCB) は、感電から人を保護するために使用される安全装置です。電気が意図した経路の外に流れるときに発生する漏れ電流を検出することで機能します。この不均衡が検出されると、RCCB はすぐに電源を切断します。これは、電気的故障によって引き起こされる重大な怪我や死亡事故を防ぐのに役立ちます。RCCB は非常に敏感で、少量の漏れ電流にも短時間で反応します。電気の安全性を向上させるために、一般的に住宅や建物に設置されます。

ELCB（漏電遮断器）とは何ですか？

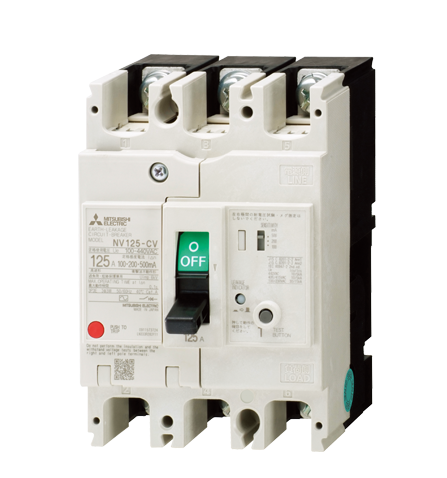

図5. ELCB（漏電遮断器）

漏電遮断器 (ELCB) は、地面への漏電を検出するために使用されるデバイスです。これは、意図しない経路に電流が流れる原因となる電気的障害を監視することによって機能します。このような漏電が検出されると、ELCB はリスクを軽減するために電源を遮断します。ELCB には、電圧動作と電流動作の 2 つの主なタイプがあります。各タイプは漏電状況に対する対応が異なります。ELCB は、接地保護が重要な電気システムの安全性を向上させるために使用されます。

MCBとMCCBの違い

特徴	MCB	MCCB
定格電流範囲	0.5A～100A	16A～2500A
定格電圧	最大240/415V AC	最大 AC600V (製品によって異なります) モデル)
旅行の設定	固定（工場出荷時設定）	調整可能（温度および 磁気）
遮断容量	6kA～16kA	25kA～100kA
利用可能なポール	1P、2P、3P、4P	1P～4P
取付タイプ	DINレール搭載	パネル/ベース取り付け型
物理的なサイズ	小型 (モジュール式)	大（モールドケース）
熱保護	固定バイメタルストリップ	調整可能なサーマルトリップ
磁気保護	固定瞬時トリップ	調整可能な磁気トリップ
消弧	基本的なアークシュート	先進のアークシュートシステム
作動機構	トグルスイッチ	トグルまたは電動機構
リセット方法	手動リセット	手動またはリモートリセット
アクセサリのサポート	限定的（補助接点）	広範囲（シャントトリップ、UV） リリース、アラーム)
適用範囲	住宅と光 コマーシャル	工業用および重量物 コマーシャル
選択性の調整	限定	高（コーディネーションをサポート） 研究)

RCCBとELCBの違い

特徴	RCCB（残留電流回路） ブレーカー)	ELCB（漏電回路） ブレーカー)
検出原理	電流の不均衡を測定 (位相対ニュートラル)	接地電圧を測定するか、 漏れ電流（電圧・電流型）
稼働数量	残留電流(IΔ)	接地電圧 (V) または漏電 現行品（旧タイプ）
一般的な感度範囲	10mA、30mA、100mA、300mA	50mA ～ 500mA (広範囲に変化します)
トリップしきい値の精度	±5%～±10%	±20％以上
応答時間	≤30ms (30mAデバイスの場合)	50～200ミリ秒
電圧依存性	接地電圧に依存しない	電圧タイプには適切な電圧が必要です 接地電圧
アース線の要件	操作には必要ありません	適切なアースが必要です 接続
保護範囲	あらゆる漏洩経路を検出 （間接的な接触を含む）	戻ってくる障害に限定される アース線経由
衝撃保護機能	高 (30mA は人体を保護します) 本体）	中程度（信頼性が低い） 衝撃保護)
設置基準	最新の IEC で広く使用されています システム	現代ではほとんど時代遅れ 標準
利用可能なタイプ	AC、A、F、Bタイプ	電圧動作および 電流駆動（古い）
誤トリップ	低い（安定した設計）	より高い（外部の影響を受ける） 電圧障害)
選択性オプション	あり（時間遅延RCCB）	限定または利用不可
応用分野	住宅用、商業用、 工業用	古いインストール、レガシー システム
メンテナンスの必要性	低 (定期的なテストボタン) チェックしてください）	より高い（アースシステムは 定期的に確認します）
最新の規範への準拠	完全準拠（IEC/BS 基準）	ほとんどが準拠していない、または 廃止された

MCB MCCB RCCB および ELCB の用途

1. 住宅用電気システム

MCB と RCCB は、配線と人を保護するために家庭で広く使用されています。電気火災を防止し、感電のリスクを軽減します。これらの機器は、日常の安全のために分電盤に設置されます。これらを使用することで、家庭内での安定した安全な電力供給が可能になります。

2. 商業ビル

商用セットアップでは、照明、HVAC、およびオフィス機器に対する信頼性の高い保護が必要です。MCCB は、より高い負荷要求があるため、よく使用されます。RCCB は、共有スペースにさらなる安全層を追加します。この組み合わせにより、運用上の保護と個人の保護の両方が保証されます。

3. 産業施設

業界は MCCB を使用して重機や高出力システムを管理しています。これらのデバイスは大電流を処理し、高価な機器を保護します。ダウンタイムや損傷を回避するには、信頼性の高い保護が重要です。適切に使用すると、生産性とシステムの安全性が向上します。

4. 配電盤

システム設計に応じて、4 つのデバイスすべてを分電盤で使用できます。これらは、複数の回線を管理し、障害から保護するのに役立ちます。適切な配置により、組織的かつ安全な配電が保証されます。これは、小規模システムと大規模システムの両方に適しています。

5. 屋外および過酷な環境

一部の設置では、湿気や埃などの厳しい条件下での保護が必要です。システムのニーズに応じて MCCB と ELCB を使用できます。これらのデバイスは、不安定な環境でも安全性を維持するのに役立ちます。適切なデバイスを選択すると、長期的なパフォーマンスが保証されます。

6. 特別な安全設備

作業場や湿気の多い場所など、特定のエリアでは特別な安全対策が必要です。RCCB は、このような環境での衝撃リスクを軽減するために一般的に使用されます。ELCB は、漏電監視が必要な場合にも使用できます。これらのアプリケーションは、人命と機器の保護に重点を置いています。

結論

各回路保護装置は、配線や機器の保護から感電からの人々の保護まで、それぞれ異なる目的を果たします。MCB と MCCB はさまざまな容量レベルで過負荷と短絡保護を処理しますが、RCCB と ELCB は漏電と地絡に重点を置いています。感度、応答、アプリケーションの違いにより、住宅、商業、産業システムなどの特定の環境に適しています。効果的で信頼性の高い保護を確保するには、負荷、安全要件、システム条件に応じて適切なデバイスを選択します。
