ミニチュアサーキットブレーカー (MCB): 動作原理、タイプ、定格および選択ガイド

この記事は、ミニチュア サーキット ブレーカー (MCB) とは何か、また、MCB が過負荷や短絡から電気回路をどのように保護するかを理解するのに役立ちます。その主要部品、その動作方法、および障害時に電源が切断される理由について学びます。また、トリップ曲線のタイプ、極構成、遮断容量定格についても説明します。最後に、一般的なアプリケーションと、回路に適した MCB を選択する方法について説明します。

カタログ

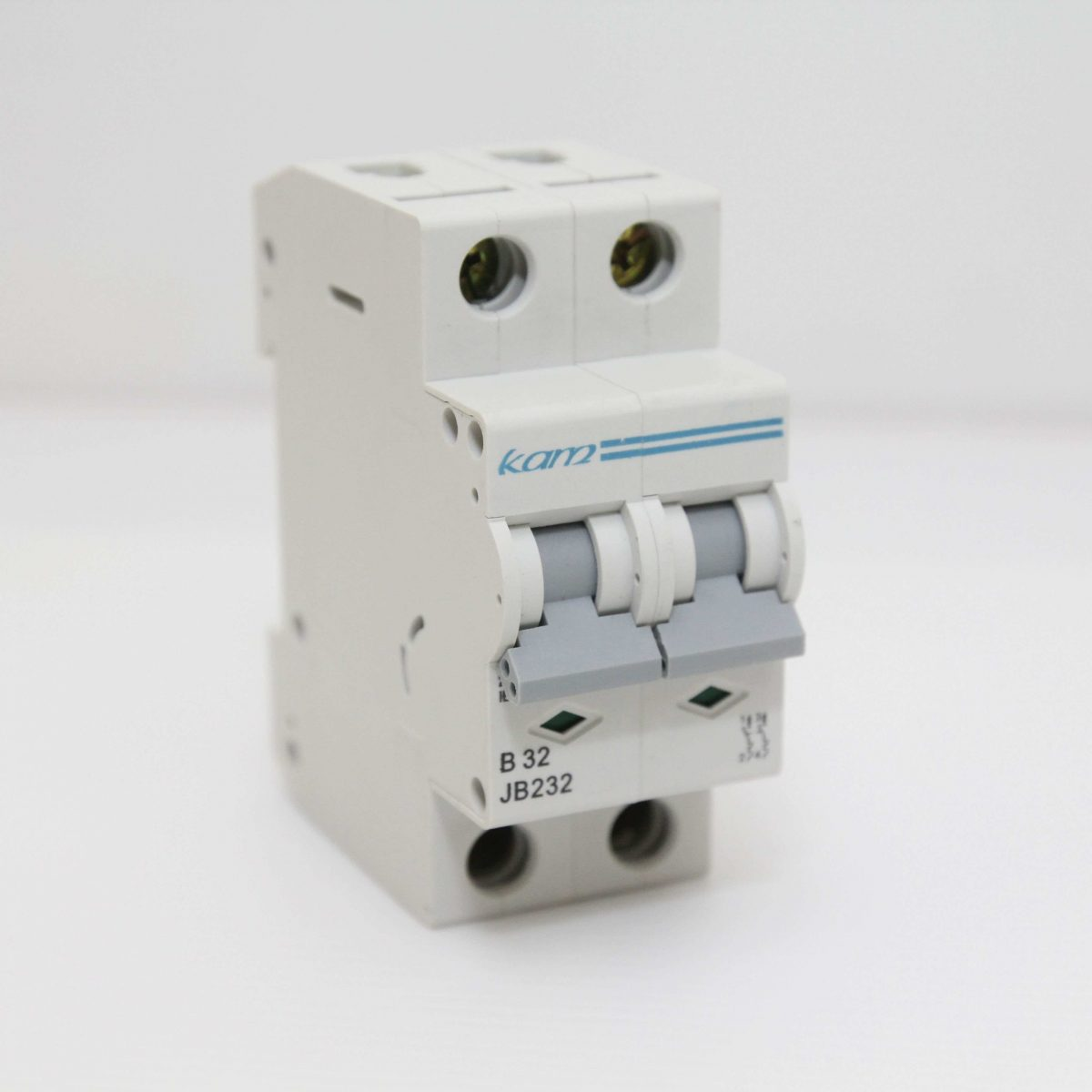

図 1. 小型サーキットブレーカー (MCB)

ミニチュアサーキットブレーカーとは何ですか?

小型回路ブレーカー (MCB) は、回路内の過剰な電流を停止するために使用される自動電気保護装置です。その主な目的は、ワイヤや接続された機器を過負荷や短絡による損傷から保護することです。異常な電流が発生すると、MCB は電源を切断し、設置を安全に保ちます。ヒューズとは異なり、障害が解消された後はリセットして再度使用できます。この再利用可能な保護機能により、MCB は住宅、建物、小型電気パネルで広く使用されています。

小型サーキットブレーカーの構築

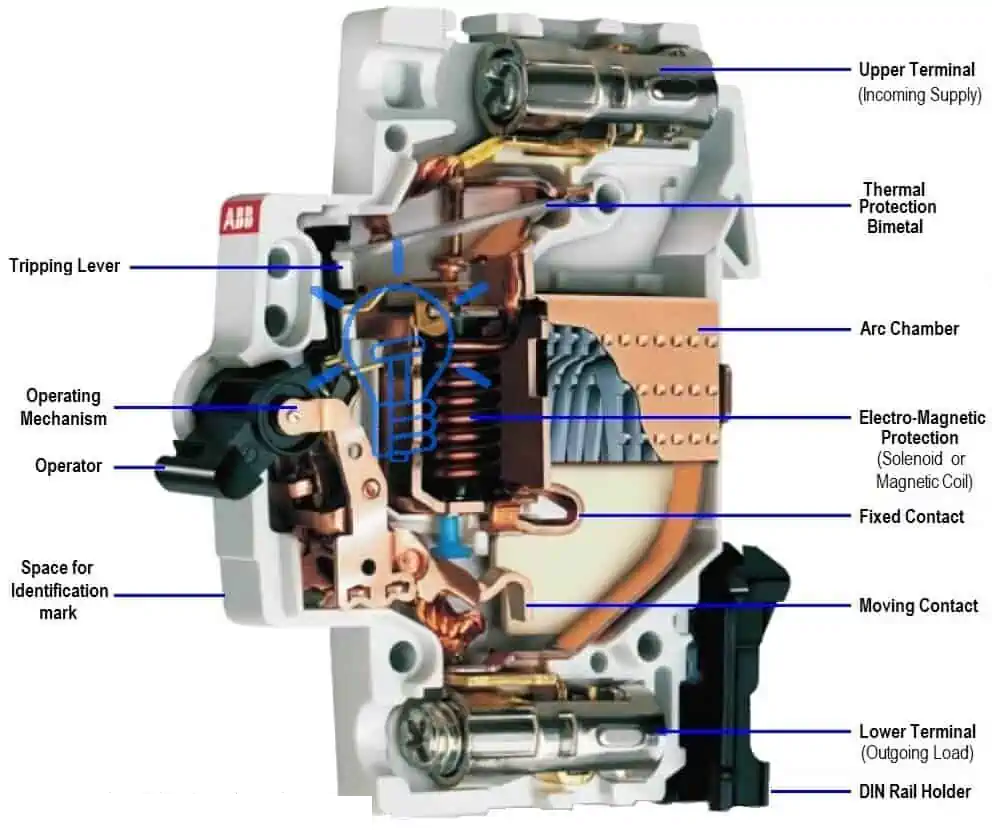

図 2. 小型サーキットブレーカーの内部部品

• 上部端子 (入力電源)

上部の端子は電源をブレーカーに接続します。入力導体に安全な電気入口点を提供します。この端子により、内部接点への安定した電流伝達が保証されます。

• 下部端子 (出力負荷)

下部の端子はブレーカーを保護回路に接続します。電流はブレーカーからこの点を通って負荷に向かって流れます。配線接続をしっかりと確実に保ちます。

• 熱保護バイメタル

バイメタル ストリップは、過電流によって引き起こされる熱を感知します。温度が上がると曲がり、電源を遮断する機構を準備します。この部品は、温度ベースの安全要素として機能します。

• 電磁コイル（磁気保護）

磁気コイルは非常に高い電流レベルに即座に反応します。磁力を発生させてリリース機構を作動させます。これにより、重大な障害が発生した場合でも迅速な対応が保証されます。

• 固定接点

固定接点はブレーカー内の固定導通点です。可動接点が開閉する間、その位置に留まります。通常、電流はこの接点ペアを通過します。

• 移動接点

可動接点は物理的に回路を開閉します。ブレーカー動作時に固定接点から切り離されます。この動作により、電気の流れが安全に遮断されます。

• アークチャンバー（アークシュート）

アークチャンバーには、電気アークを分割して冷却する金属プレートが含まれています。熱を軽減し、ブレーカー内部の損傷を防ぎます。これにより、デバイスと近くの配線が保護されます。

• 作動機構

操作機構は内部リリースシステムをハンドルに連結します。接点の開閉を制御します。また、ブレーカーをオンまたはオフの位置にロックします。

• トリッピングレバー

トリップレバーは、保護要素から接点に動きを伝達します。作動すると、ラッチシステムが解放されます。これにより、自動切断が可能になります。

• オペレーター (トグルハンドル)

ハンドルによりブレーカーを手動で切り替えることができます。回路を安全にON/OFFできます。ブレーカーの状態も表示されます。

• DINレールホルダー

ホルダーを使用すると、分電盤内に簡単に取り付けることができます。ブレーカーを標準レールに固定します。これにより、取り付けと交換が簡単になります。

MCBの動作原理

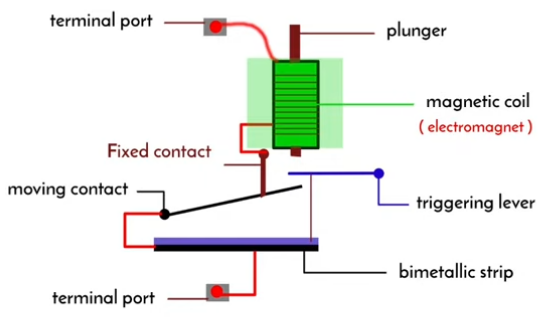

図 3. MCB の動作メカニズム図

通常の電流が流れている場合、電気は遮断されることなく接点を通過します。過負荷が発生すると、感知素子内に熱が蓄積し、少し遅れて解放機構が作動します。ラッチのロックが解除され、接点が分離して回路が切断されます。短絡状態では、強力な磁力により機構が瞬時に作動します。接点が急速に開き、接点間に電気アークが発生します。アークはアーク室に入り、そこで分裂し、消えるまで冷却されます。障害が解消された後は、ブレーカーをリセットして回路を復元できます。

トリップカーブに基づくMCBの種類

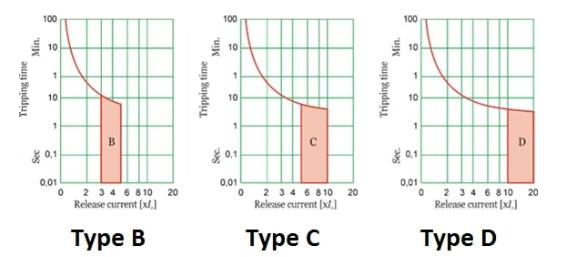

図 4. MCB トリップ曲線のタイプ (B、C、D)

タイプB MCB

タイプ B MCB は、低サージ電流回路用に設計されています。電流が定格値の約3～5倍に達するとトリップします。そのため、照明や家庭用配線に適しています。小型電気製品や抵抗負荷は、この保護機能により確実に動作します。ブレーカーはすぐに切断してケーブルを過熱から保護します。住宅用の配電盤によく使われています。

タイプC MCB

タイプ C MCB は、中程度の始動電流の機器を対象としています。定格電流の約 5 ～ 10 倍で動作します。これにより、ファンや小型モーターなどのデバイスが正常に起動できるようになります。一時的なサージに対する保護と耐性のバランスをとります。多くの商業ビルではこのブレーカー タイプが使用されています。汎用回路では最も一般的な選択です。

タイプD MCB

タイプ D MCB は、高突入電流負荷向けに構築されています。電流が定格値の約10～20倍に達した場合にのみトリップします。重いモーターや変圧器を正しく起動するには、この遅延が必要です。ブレーカーは通電中の迷惑なトリップを防ぎます。産業機械ではこのカテゴリがよく使用されます。大きな起動電流をサポートしながら回路を保護します。

極数によるMCBの種類

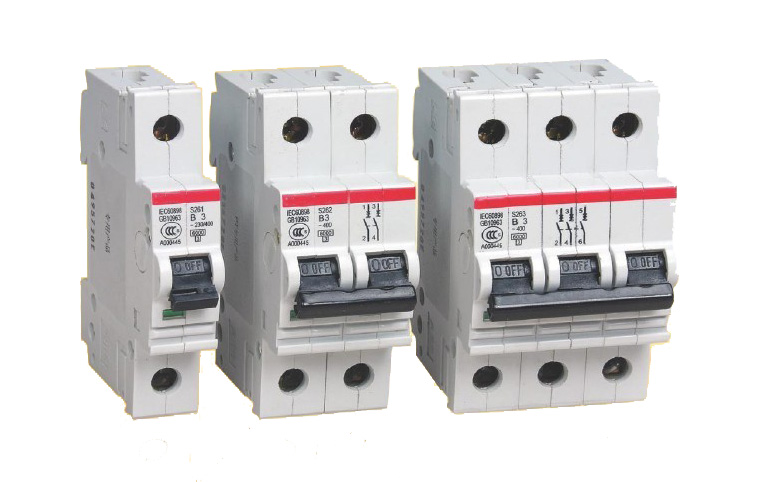

図 5. MCB 極の構成

MCB は、一緒に切断するワイヤの数によっても異なります。極のタイプは回路の電源システムによって異なります。

単極（SP）

単極 MCB は、単相回路内の 1 本の活線導体を保護します。事故発生時に相線のみを切断します。この構成は照明回路に一般的に使用されます。住宅用分電盤にはSPブレーカが広く使われています。コンパクトで設置も簡単です。このセットアップでは、ニュートラルは直接接続されたままになります。

2極(DP)

2 極 MCB は、相導体と中性線の両方を一緒に切断します。これにより、回路が完全に分離されます。メンテナンスやトラブルシューティング時の安全性が向上します。給湯器などの機器では、この構成がよく使用されます。電源は負荷から完全に分離されます。単相機器の保護では一般的です。

トリプルポール (TP)

三極 MCB は、三相システム内の 3 本の活線を保護します。障害時にはすべての相が同時に切断されます。これにより、位相不均衡による機器への損傷が防止されます。産業用モーターや機械では一般にこの配置が使用されます。これにより、供給ライン全体で均一な絶縁が保証されます。三相パネルは、バランスのとれた保護のために TP ブレーカーに依存しています。

遮断容量によるMCBの種類

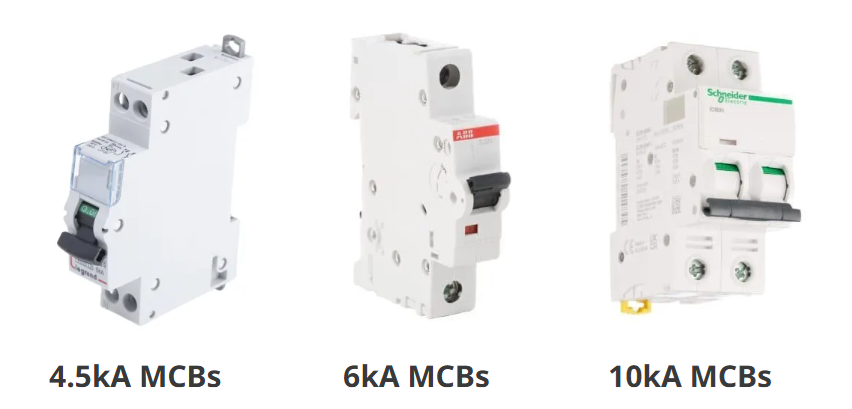

図 6. MCB の遮断容量定格

MCB は、遮断できる最大故障電流によって分類されます。これは、設置場所の電源の強さによって異なります。

4.5kA MCB

4.5kA MCB は、4.5 キロアンペアの短絡遮断容量を持つ小型回路ブレーカーです。利用可能な短絡電流が比較的小さい、障害レベルの低い場所向けに設計されています。これは通常、障害電流を低減する長い給電ケーブルを備えた軽負荷の配電ポイントに適合します。これらのネットワークでは、4.5kA 遮断容量 MCB が定格制限内で安全に障害を遮断できます。これは、上流のソースがあまり「堅くない」基本的な消費者ユニットでは一般的です。重要な点は、予想される短絡電流が限られている弱いネットワークには 4.5kA が適しているということです。

6kA MCB

6kA MCB は、最大 6 キロアンペアの故障電流を遮断する定格の小型回路ブレーカーです。これは、電源が分電盤で中程度の短絡レベルを供給できる場合に使用されます。これには、多くの場合、近くの変圧器から給電される典型的な住宅ネットワークや小規模商用ネットワークが含まれます。4.5kA デバイスと比較して、6kA 遮断容量 MCB は、より強力な電源でより多くの耐障害マージンを提供します。これは、ブレーカーが損傷することなく、予想されるより大きな短絡電流を確実に遮断できるようにするのに役立ちます。多くの建物設備では、6kA が広く使用されている遮断容量クラスです。

10kA MCB

10kA MCB は、最大 10kA の短絡電流を安全に遮断できる小型回路ブレーカーです。これは、電源が強力でインピーダンスが低い、障害レベルの高いポイントを対象としています。これには、変圧器に近いパネル、大型の商用配電盤、および多くの産業用配電セクションが含まれます。10kA の遮断容量 MCB は、深刻な短絡状態に対してより高い耐性を提供します。予想される故障電流が大きい場合にブレーカーが故障するリスクを軽減します。つまり、利用可能な短絡電流が大きく、より強力なネットワークには 10kA が選択されます。

MCBの定格と仕様

パラメータ	仕様
定格電流 (イン)	6A、10A、16A、 20A、32A、40A、63A
評価済み 動作電圧 (Ue)	AC230/400V
評価済み 周波数	50/60Hz
の数 極	1P、1P+N、2P、 3P、3P+N(4P)
トリップカーブ クラス	B、C、D (時々K、Z)
評価済み 短絡遮断容量	4.5kA、6kA、 10kA（kAマーキング）
標準 / コンプライアンスマーキング	IEC 60898-1 (または IEC 60947-2)
定格絶縁 電圧(Ui)	例：500V
定格推力 耐電圧（Uimp）	例：4kV、 6kV
エネルギー 限界クラス	クラス 3 (場合 マーク付き）
ターミナル 導体サイズ範囲	例: 1 ～ 25 mm² (モデルによって異なります)
ターミナル 締め付けトルク	例：2.0N・m (モデルにより異なります)
機械式 耐久力	例： 10,000 ～ 20,000 回の操作 (記載されている場合)
電気 耐久力	例: 4,000 操作 (記載されている場合)
程度 保護（IP）	IP20（標準） エンクロージャ内のデバイスの場合）

MCBとヒューズの比較

MCB とヒューズはどちらも過電流から回路を保護しますが、障害後の動作と取り扱いが異なります。以下の表は、それらの機能動作を比較しています。

パラメータ	MCB	ヒューズ
旅行後 アクション	リセット可能	きっと 交換された
故障 指示	クリア オン/オフ/トリップ位置	不明瞭なことが多い インジケーターが切れていない限り
スイッチング 機能	使用できます スイッチとして	意図されていない 切り替え用
後で再利用する 故障	再利用可能 リセット後	使い捨て 要素
応答 一貫性	決まった旅行 曲線の動作	に応じて ヒューズの種類と状態
過負荷 保護	内蔵 過負荷切断	はい、でも ヒューズの特性に依存する
短絡 中断	評価済み 遮断容量（kA表記）	高 多くのタイプのヒューズの遮断能力
ダウンタイム 旅行の後	ロー（リセット）	より高い (交換、定格の確認、取り付け)
メンテナンス 努力	ロールーチン 取り扱い	必要なもの 予備在庫と交換品
接点の摩耗	持っています 機械的接点が経年変化する	移動なし 要素内のパーツ
アーク処理	内部アーク チャンバー	処理されたアーク 溶断中のヒューズ本体内部
選択性 コントロール	よくコーディネートされる 上流ブレーカー付き	とてもそうかもしれません 適切なヒューズグレードによる選択的
動作中 フィードバック	見える ハンドル位置	要素 状態は常に表示されるわけではありません
典型的な 故障モード	接点・機構 長い人生にわたって着用する	要素が溶ける 永続的に稼働中

小型サーキットブレーカの用途

1. 住宅用照明回路

MCB は、配線障害や 1 つのライン上の器具の数が多すぎることによって引き起こされる過負荷から照明分岐回路を保護します。電流が導体の安全限界を超えた場合、迅速に切断されます。問題が解決された後のリセットは簡単です。これにより、家庭用分電盤のメンテナンスが容易になります。

2. ソケットコンセント（レセプタクル）回路

汎用コンセントは、家電製品や工具からの負荷の変化を確認できます。MCB は、複数のデバイスが同時に接続されている場合に配線を保護するのに役立ちます。持続的な過電流によるケーブルの過熱のリスクを軽減します。これは家庭や小規模オフィスでよく使用されます。

3. 空調および HVAC 分岐回路

スプリット型 AC ユニットおよび小型 HVAC 機器は、多くの場合、専用の MCB によって保護されています。ブレーカーは、パネル全体をシャットダウンすることなく、サービスのために単一のユニットを分離します。また、機器に電力を供給する供給ラインも保護します。これにより、障害が 1 つの回路に限定されます。

4. 給湯器および小型固定器具

多くの固定負荷は長期間動作するため、回路保護は安定していて信頼性が高い必要があります。MCB は、異常電流が発生した場合に自動的に切断します。また、メンテナンスの際に便利な隔離も可能です。マンションや商業施設のトイレではよくあることです。

5. 分電盤およびサブパネル

MCB は、メインパネルとサブパネルの出力フィーダとして使用されます。これらは分岐回路を保護し、領域または機能ごとに負荷を整理するのに役立ちます。これにより、障害の分離が向上し、トラブルシューティングの時間が短縮されます。

6. 商用照明および電源回路

オフィス、店舗、小規模な建物では、照明、コンセント、機器用に多くの個別の回路が使用されています。MCB は各回路を独立して保護し、障害の影響を制限します。これにより、1 つの回路がトリップした場合でも、重要なセクションは実行され続けます。より安全な日々の運用をサポートします。

7. 制御盤と自動化補助回路

リレー、センサー、補助電源の制御配線には、多くの場合、コンパクトな保護が必要です。MCB は DIN レール制御パネルに適合し、明確な絶縁を提供します。これらは、小さな障害が他の制御セクションに広がるのを防ぐのに役立ちます。これは産業用制御キャビネットでは一般的です。

8. 小型モーターとポンプ（分岐保護）

多くの小型モーターは、MCB で保護された専用分岐回路から電力が供給されます。ブレーカーは、異常な電流状態が発生した場合にモーター回路を迅速に切り離します。また、パネルにシンプルなオン/オフ分離ポイントも提供します。ブースター、ファン、小型ポンプなどによく使用されます。

適切な MCB を選択するには?

ステップ 1: 回路負荷を決定し、定格電流を選択する

まず、接続されている負荷と回路の通常の動作電流をリストします。迷惑なトリップを発生させることなく、予想される負荷電流を流すことができる MCB 定格電流を選択してください。負荷が変化する場合は、時折発生する短いピークではなく、最大の通常動作電流に基づいて選択してください。定格をその回線で使用される回路導体容量と一致させてください。このステップでは、小型サーキットブレーカーの基本的な「サイズ」を設定します。

ステップ 2: 突入動作に基づいてトリップ曲線を選択する

モーター、コンプレッサー、変圧器など、負荷に高い始動サージが発生していないか確認してください。予想される突入電流を許容しながら、障害時に迅速に切断できる曲線を使用します。タイプ B は低サージ負荷に適し、タイプ C は中程度の突入電流に適し、タイプ D は高突入電流の機器に適しています。名前だけでなく、負荷の開始方法に適合する曲線を選択してください。これにより、始動中に繰り返される迷惑なトリップが防止されます。

ステップ 3: 電源システムに合わせて極数を選択する

回路が単相か三相か、中性点と相を絶縁する必要があるかどうかを確認します。単一の活電導体には SP、相と中性線を一緒に絶縁するには DP、三相線路には TP を使用します。中性点絶縁を備えた三相の場合は、システム設計の要求に応じて TPN/4P スタイルの保護を選択してください。極の選択は、適切な導体を安全に切り離すかどうかにかかっています。この手順により、正しい絶縁と配線の互換性が保証されます。

ステップ 4: 予想される短絡レベルを確認し、遮断容量 (kA) を選択します。

供給データまたは短絡計算を使用して、設置場所で利用可能な故障電流を推定します。予想される短絡電流以上の遮断容量定格 (4.5kA、6kA、または 10kA など) を選択します。より強力な電源と変圧器に近いパネルには通常、より高い kA MCB が必要です。この選択は、最大障害レベルに安全に耐えて遮断することに関するものです。最も重要な安全チェックの 1 つです。

ステップ 5: 選択した MCB のラベル付けの一致の最終検証

選択した MCB の銘板が、極、曲線、遮断容量の回路要件と一致していることを確認します。選択した電流定格が予想される負荷レベルおよび回路設計の制限と一致していることを再確認してください。保護調整を予測可能に保つために、同じパネル内の同様の回路間でブレーカーの選択が一貫していることを確認してください。障害レベルが不確実な場合は、より高い遮断容量クラスを選択して、より安全なオプションを使用してください。この最後のステップにより、インストール前の不一致エラーが軽減されます。

結論

MCB は異常電流が発生すると電源を切断し、障害が解消された後にリセットできます。正しい選択は、負荷電流、始動動作、電源タイプ、および障害レベルによって異なります。その種類と定格を知ることは、安全で安定した回路保護を確保するのに役立ちます。適切に使用すると損傷が軽減され、電気の安全性が向上します。
