プログラマブル ロジック コントローラー (PLC): 定義、種類、動作原理、およびアプリケーション

プログラマブル ロジック コントローラー (PLC) は、機械やプロセスを自動化するために使用する産業用制御デバイスです。この記事では、PLC とは何か、その主要コンポーネント、およびオートメーション システム内で PLC がどのように動作するかを学びます。また、さまざまなタイプの PLC、ラダー プログラミングの使用方法、および PLC が一般的に適用される場所についても説明します。自動化におけるそれらの役割を理解するのに役立つように、他の制御システムとの明確な比較が含まれています。

カタログ

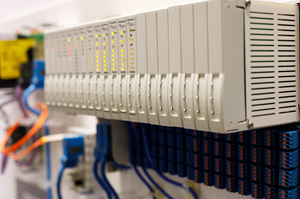

図 1. プログラマブル ロジック コントローラー (PLC)

プログラマブル ロジック コントローラーとは何ですか?

プログラマブル ロジック コントローラー (PLC) は、オートメーション システムの信頼性の高い制御のために特別に設計された堅牢な産業用コンピューターです。図に示すように、PLCは汎用のコンピュータではなく、産業専用機器として制御盤内に設置されるのが一般的です。堅牢なモジュール構造により、過酷な環境でも継続的に動作できます。PLC は、電気ノイズ、振動、ほこり、温度変化に耐えるように設計されています。標準的な PC とは異なり、PLC は信頼性の高い産業用操作向けに最適化されています。

PLC システムのコンポーネント

PLC システムのコンポーネントは、プログラマブル ロジック コントローラーが産業用機械やプロセスを確実に監視、制御、自動化できるように連携して機能するため、重要です。

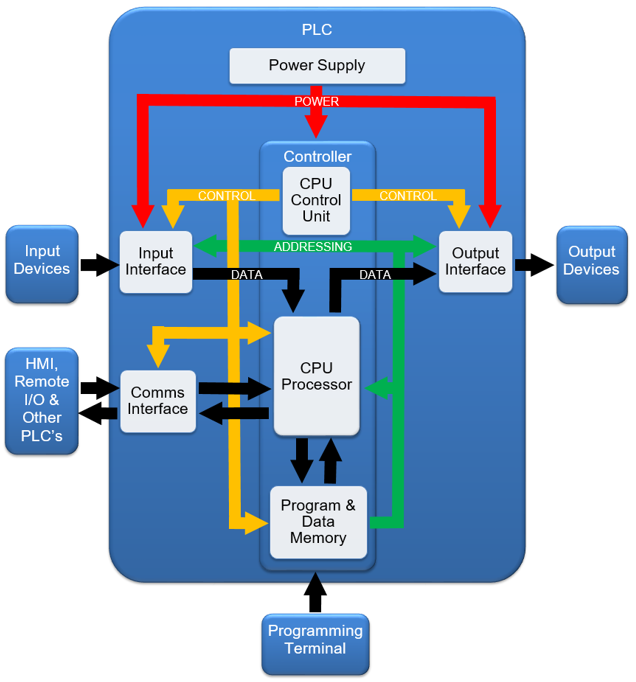

図 2. PLC システムのコンポーネント

•電源

電源は、内部モジュールに正しい動作電圧を提供するコア PLC コンポーネントです。安定した継続的な電力を確保し、信頼性の高い PLC 動作を実現します。

•コントローラ（CPUコントロールユニット）

コントローラは、すべての内部 PLC アクティビティを管理する中心的なコンポーネントです。メモリ、入力モジュール、出力モジュール間の通信を調整します。

•CPUプロセッサ

CPU プロセッサは、PLC の主要な処理コンポーネントです。制御システムに必要な論理演算と内部データ処理を処理します。

•プログラム＆データメモリ

メモリは、制御プログラムとシステム データを保存するために使用される PLC コンポーネントです。命令の一時的保存と永続的保存の両方をサポートします。

•入力インターフェース

入力インターフェイスは、外部信号をコントローラに接続する PLC コンポーネントです。受信信号を調整し、使用可能な内部形式に変換します。

•出力インターフェース

出力インターフェイスは、PLC から接続されたデバイスに制御信号を送信する役割を果たします。内部ロジック信号を電気出力に変換します。

•入力デバイス

入力デバイスは、PLC に信号を提供する外部コンポーネントです。物理的状態を検出し、電気入力に変換します。

•出力デバイス

出力デバイスは、PLC から制御信号を受信するコンポーネントです。システムステータスの切り替えや表示などの物理的なアクションを実行します。

•通信インターフェース

通信インターフェイスは、外部システムとのデータ交換に使用される PLC コンポーネントです。ネットワーク機能とシステム統合機能をサポートします。

•HMI、リモート I/O、その他の PLC

これらは、監視および拡張のために PLC と対話する補助コンポーネントです。これらは対話と分散制御をサポートします。

•プログラミングターミナル

プログラミングターミナルは、PLC を設定するために使用されるサポートコンポーネントです。これにより、プログラムの開発、テスト、システム診断が可能になります。

PLCの動作原理

PLC は、スキャン サイクルと呼ばれる連続周期プロセスを使用して動作し、正確で信頼性の高い制御を保証します。このサイクルは、PLC がセンサーの状態、スイッチの位置、アナログ測定値などのすべての入力信号を読み取ることから始まります。次に、コントローラーはユーザー定義プログラムを実行し、タイマー、カウンター、比較、算術関数などの論理命令を適用します。処理後、PLC は出力を更新し、モーター、ソレノイド、アラーム、リレー、その他のフィールド デバイスを作動させます。このサイクルはミリ秒以内に繰り返されるため、PLC は変化する条件に即座に対応できます。通信プロトコル、内部診断、エラー処理ルーチンなどの追加機能により、安全で信頼性の高い動作を維持できます。

プログラマブルロジックコントローラーの種類

コンパクトPLC

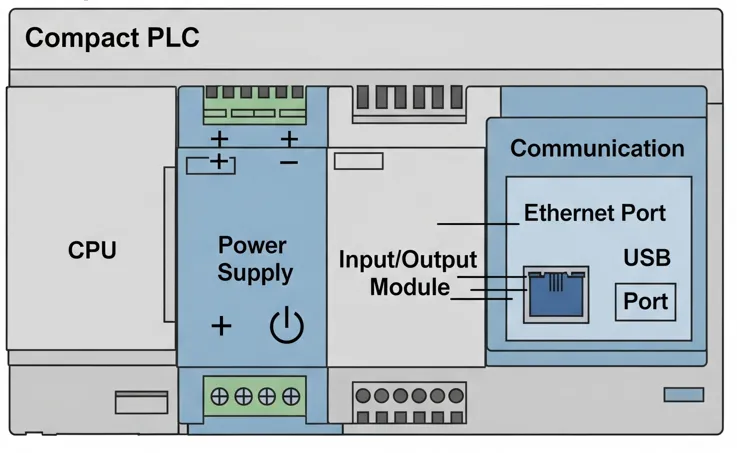

図 3. コンパクト PLC

コンパクトPLCは、CPU、電源、入出力モジュール、通信ポートを1台にまとめたオールインワンのプログラマブルロジックコントローラです。この図では、これらの内蔵セクションが 1 つのコンパクトなハウジング内に明確にグループ化されており、スペースを節約し、設置を簡素化するためにコントローラがどのように設計されているかがわかります。統合 I/O 端子の存在は、基本的な自動化タスクに外部拡張モジュールが必ずしも必要ではないことを強調しています。イーサネットや USB などの通信ポートは、コンパクト PLC をプログラムして他のシステムに接続する方法を示します。

モジュラーPLC

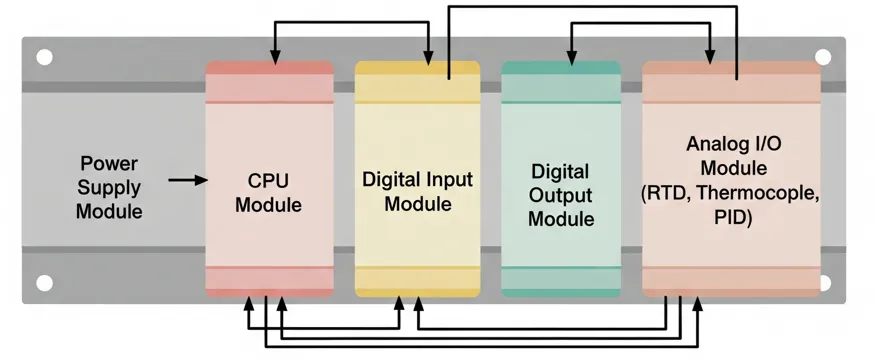

図 4. モジュラー PLC

モジュラー PLC は、1 つの制御システムとして連携する個別の交換可能なモジュールで構成されるプログラマブル ロジック コントローラーです。この図では、電源、CPU、デジタル入力、デジタル出力、およびアナログ I/O の個別モジュールを備えたコモン レール上に組み立てられた PLC が示されており、モジュール構造を明確に示しています。各モジュールは特定の機能を実行し、必要に応じてモジュールを追加または交換することでシステムを拡張または変更できます。この柔軟な設計により、モジュール式 PLC は、入出力要件が時間の経過とともに変化する可能性がある中規模から大規模のオートメーション システムに適しています。

ラックマウントPLC

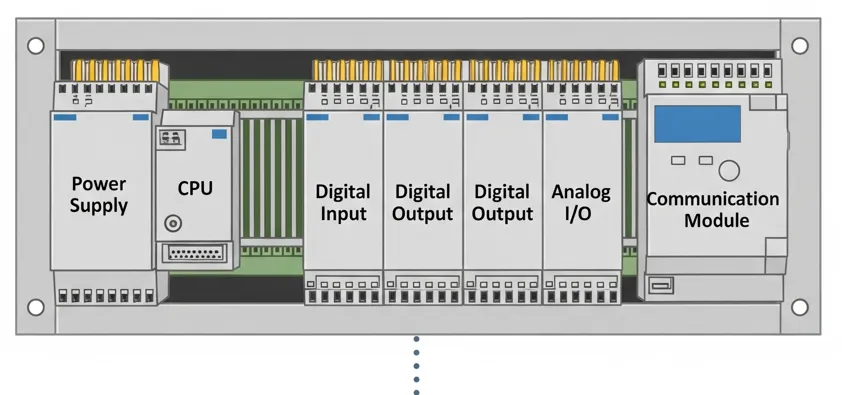

図 5. ラックマウント PLC

ラックマウント PLC は、大容量オートメーション システム用に単一のラックまたはシャーシ内に複数の機能モジュールを収容するように設計されたプログラマブル ロジック コントローラーです。この図では、PLC は、電源、CPU、デジタル入力モジュール、デジタル出力モジュール、アナログ I/O、および通信モジュール用の個別のスロットを備えた構造化ラック内に配置されており、その組織化されたレイアウトが明確に示されています。この構成により、電力およびデータ通信用の共通のバックプレーンを共有しながら、多くのモジュールが一緒に動作できるようになります。ラックマウント PLC は、多くの I/O 数、高速処理、信頼性の高い通信が必要とされる大規模で複雑な制御システムでよく使用されます。

安全PLC

セーフティ PLC は、安全関連アプリケーション向けに特別に設計された特殊なプログラマブル ロジック コントローラです。冗長ハードウェアとフェイルセーフ アーキテクチャが組み込まれており、障害時でも信頼性の高い動作を保証します。安全 PLC は、緊急停止、安全インターロック、安全モーション制御などの認定された安全機能をサポートします。これらのコントローラは、IEC 61508 や ISO 13849 などの国際安全規格に準拠しています。安全 PLC は、危険なミッションクリティカルな産業環境で一般的に使用されます。

ソフトPLC

ソフト PLC は、産業用 PC または組み込みコンピューティング プラットフォーム上で実行されるソフトウェア ベースのプログラマブル ロジック コントローラーです。専用の PLC ハードウェアではなくソフトウェアを使用して、標準の PLC 制御機能を実行します。ソフト PLC は、複雑な制御やデータ集約型のアプリケーションに高い処理能力と柔軟性を提供します。これらは通常、産業用モノのインターネット (IIoT) および高度な自動化システムと統合されています。このタイプの PLC は、拡張性と接続性を必要とする最新のオートメーション環境に適しています。

PLCラダープログラミング

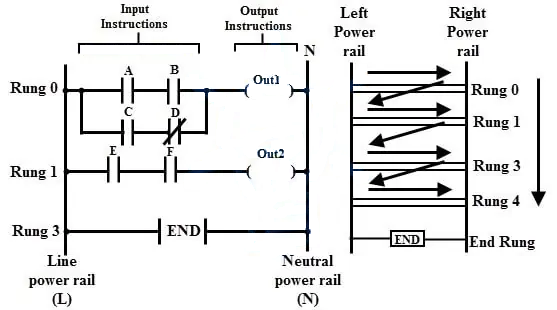

図 6. PLC ラダープログラミング図

PLC ラダー プログラミングは、電気リレー回路に似たシンボルを使用してプログラマブル ロジック コントローラーの制御ロジックを作成するために使用されるグラフィカル プログラミング方法です。この図は、2 つの垂直電源レールと個別の制御命令を表すいくつかの水平ラングを備えたラダー ロジックを示しています。スイッチや接点などの入力命令は各段の左側に配置され、ロジックが真になるために満たさなければならない条件を示します。右側のコイルとして示される出力命令は、入力条件が満たされたときに発生する動作を示します。このラダー スタイルのレイアウトにより、特に産業用オートメーションおよび制御アプリケーションにおいて、PLC プログラミングが読みやすく、トラブルシューティングが容易になり、理解しやすくなります。

プログラマブルロジックコントローラーの応用例

マシンオートメーションとシーケンス

PLC は、自動化システム内の機械の段階的な動作を制御するために使用されます。これらにより、各アクションが正しい順序で適切なタイミングで実行されることが保証されます。これにより、機械の信頼性が向上し、操作エラーが減少します。PLC を使用した機械の自動化により、産業プロセスの効率と一貫性が向上します。

モーターとドライブの制御

PLC は、開始、停止、速度、方向を制御することで電気モーターの動作を管理します。過負荷や故障検出などのモーター保護機能も処理します。これにより、安全かつ効率的なモーター動作が保証されます。PLC ベースのモーター制御は、産業オートメーション システムで広く使用されています。

プロセス制御

PLC は、温度、圧力、流量、液面などのプロセス変数を調整します。センサーのフィードバックを使用して、安定した正確な制御状態を維持します。これにより、一貫した製品品質と安全なプロセス操作が確保されます。プロセス制御は産業システムにおける PLC の主要なアプリケーションです。

マテリアルハンドリングシステム

PLC は、コンベヤー、エレベーター、および材料の移動のための自動仕分けシステムを制御します。センサー入力に基づいて速度、方向、ルートを管理します。これにより、材料のスムーズかつ効率的な取り扱いが保証されます。マテリアルハンドリングの自動化により生産性が向上し、手作業が削減されます。

安全性とインターロック制御

PLC は、非常停止ボタンや安全スイッチなどの安全装置を監視します。危険な状態が検出されると、インターロックまたはシステムのシャットダウンがトリガーされます。これは人員と機器の両方を保護するのに役立ちます。安全制御は、産業環境における PLC のアプリケーションです。

生産ラインの自動化

PLC は、生産ライン内の複数の機械やワークステーションを調整します。これらにより、すべてのステージにわたって継続的かつ同期された動作が保証されます。これにより、生産速度が向上し、ダウンタイムが削減されます。生産ラインの自動化により、全体的な製造効率が向上します。

データの取得と監視

PLC は、システム動作中にセンサーや機械から動作データを収集します。このデータは、パフォーマンスの監視、診断、障害検出に使用されます。PLC は、分析のためにデータを HMI または SCADA システムに送信できます。データ取得は、産業プロセスの最適化と改善に役立ちます。

PLC 対 マイクロコントローラー 対 DCS 対 PAC

この比較は、PLC、マイクロコントローラー、DCS、および PAC の違いを理解し、自動化のニーズに適した制御システムを選択するのに役立ちます。

仕様	PLC (プログラマブルロジックコントローラー)	マイクロコントローラー	DCS (分散制御システム)	PAC (プログラマブルオートメーションコントローラー)
主な目的	産業用 自動化と制御	埋め込み型 デバイス内の制御	大 連続プロセス制御	上級者向け 産業オートメーション
アプリケーションサイズ	小さいから 大型機械	小 電子製品	非常に大きい 植物	中～ 非常に大規模なシステム
処理中 速度	1～10ミリ秒 スキャン時間	まで 数百MHz	に最適化 着実なプロセス	よりも速い PLC、PCレベルに近い
プログラミング言語	ラダーロジック、 セントラル州FBD	C、C++、 組み立て	機能 ブロック	IEC 61131-3 プラス高級言語
動作環境	厳しい 産業条件	ノーマル 電子環境	厳しい 産業条件	厳しい 産業条件
IO容量	数十から 数千の IO ポイント	非常に限られた IOピン	何千もの IOポイント	数百から 何千ものIO
スケーラビリティ	中程度～ 高い	非常に限られた	非常に高い	非常に高い
コミュニケーション プロトコル	モドバス、 イーサネットIP、プロフィバス	UART、SPI、 I2C	独自の 産業用ネットワーク	イーサネットIP、 OPC UA、Modbus
フォールトトレランス	中等度	非常に低い	非常に高い 冗長性あり	高い 冗長性オプション
システムアーキテクチャ	集中化 コントロール	スタンドアロン デバイス	完全に 分散制御	ハイブリッドPLC と PC アーキテクチャ
典型的な反応 時間	1～20 ミリ秒	マイクロ秒	秒まで ミリ秒	ミリ秒未満 ミリ秒まで
メンテナンスの複雑さ	低いから 中程度の	低い	高	中等度

PLC の利点と制限

PLCのメリット

• 過酷な産業環境でも信頼性の高い動作

• 再配線せずに簡単にプログラムを変更できます。

• 高速かつリアルタイムの制御応答

・配線を省いたコンパクト設計

• メンテナンスを容易にする内蔵診断機能

• 産業用通信ネットワークをサポート

PLCの限界

• 熟練したプログラミング知識が必要

• システムの初期コストが高い

• 複雑なタスクに対する処理能力の制限

• ベンダー依存のハードウェアとソフトウェア

• アップグレードにはハードウェアの交換が必要になる場合があります

結論

PLC は信頼性が高く、高速であり、過酷な環境に適しているため、オートメーションで広く使用されています。そのコンポーネントとスキャンベースの操作により、マシンとプロセスを正確に制御できます。さまざまな PLC タイプとプログラミング方法が、幅広い産業タスクをサポートしています。それらの利点、制限、および他のコントローラーとの違いを理解することは、適切な自動化システムを選択するのに役立ちます。
