パルス幅変調 (PWM) の説明

パルス幅変調 (PWM) は、デジタル信号を使用して電力を制御できるシンプルかつ効率的な方法です。電源電圧を変更する代わりに、各サイクル内で信号がオンおよびオフを維持する時間を調整して、電力供給を制御します。この記事は、PWM の仕組み、デューティ サイクルが出力に与える影響、および PWM が電子機器や制御システムで広く使用されている理由を理解するのに役立ちます。また、PWM がコントローラー、波形タイプ、アプリケーションにどのように適用されるかについても説明します。

カタログ

1. パルス幅変調とは何ですか?
2. パルス幅変調はどのように機能しますか?
3. PWM信号波形特性
4. パルス幅変調の種類
5. PWMの生成方法
6. マイクロコントローラーとコントローラーの PWM
7. パルス幅変調の応用
8. PWM vs 線形制御 vs 位相角制御
9. 結論

Pulse Width Modulation Concept

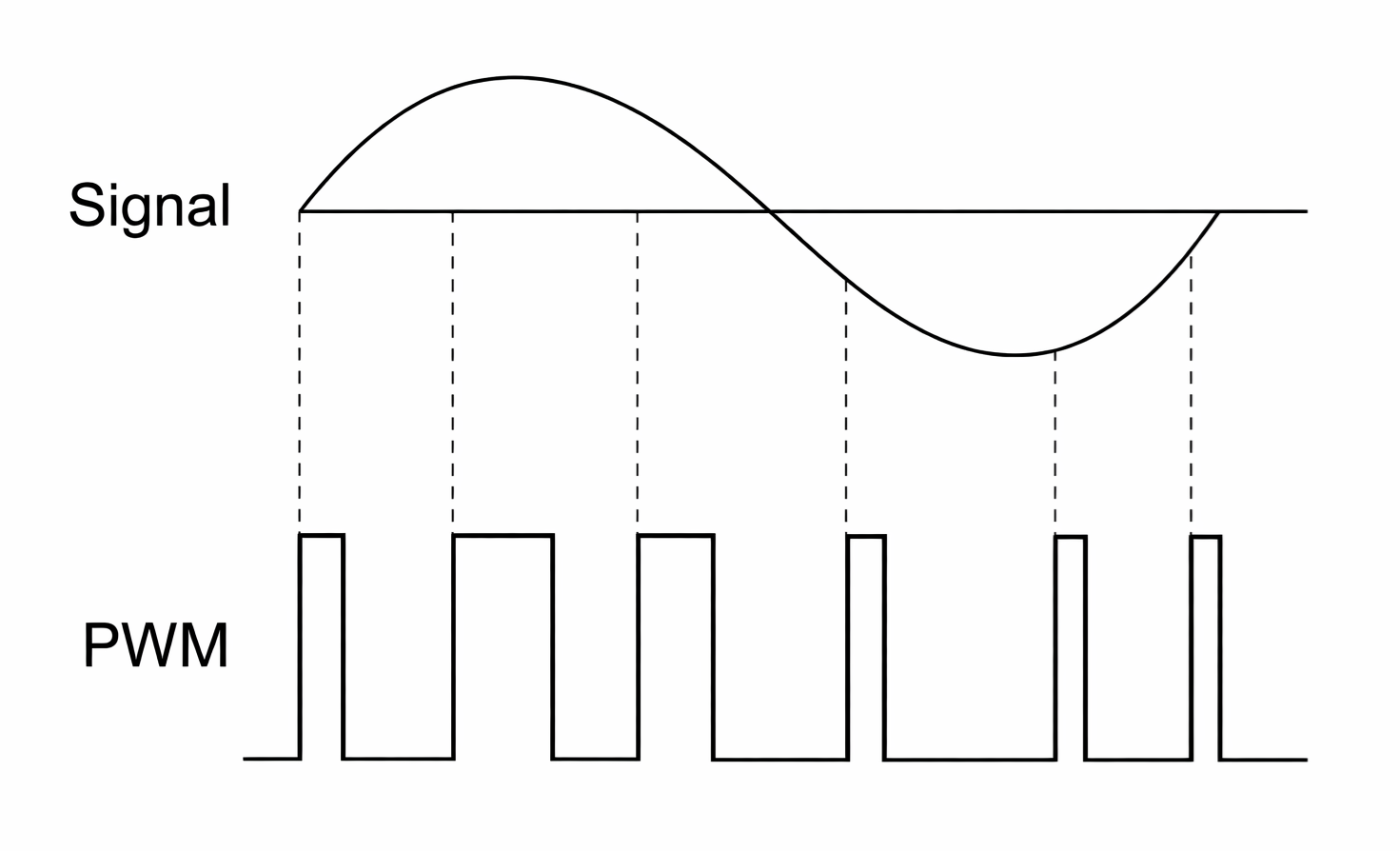

図 1. パルス幅変調の概念

パルス幅変調とは何ですか?

パルス幅変調 (PWM) は、固定スイッチング周期内のオン時間の割合を変化させることによって、負荷に供給される電力を調整するために使用されるデジタル制御技術です。PWM は、電源電圧レベルを変更するのではなく、信号を完全オン状態と完全オフ状態の間で急速に切り替えることで実効電力を制御します。このアプローチにより、エネルギー損失を最小限に抑えた効率的な電力調整が可能になり、PWM がモーター ドライブ、LED 制御、電力コンバータ、および組み込み制御システムで広く使用されるようになります。

パルス幅変調はどのように機能するのでしょうか?

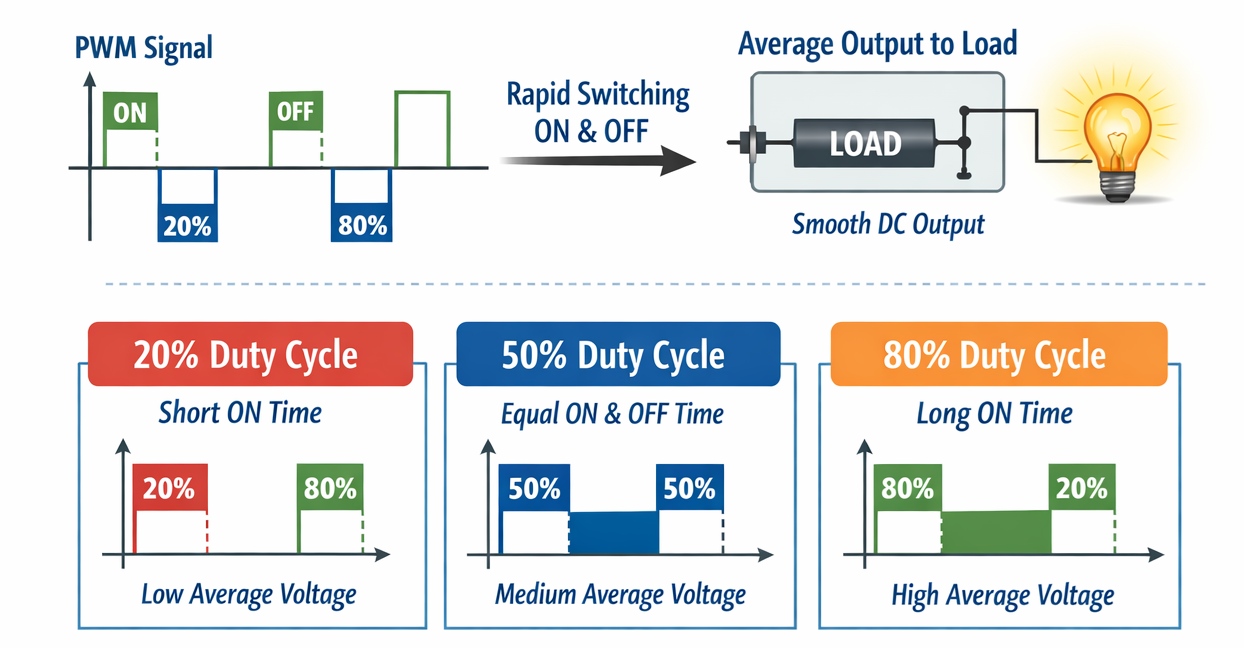

PWM Working Principle

図 2. PWM の動作原理

パルス幅変調は、出力信号を一定の周波数でオンとオフを繰り返すことで機能します。各スイッチング サイクル中、信号は特定の期間オンのままになり、サイクルの残りの期間はオフになります。総サイクル時間に対するオン時間の比率はデューティ サイクルとして知られ、負荷に供給される平均電圧と電流が直接決まります。デューティ サイクルが高くなると供給電力が増加し、デューティ サイクルが低くなると供給電力が減少します。

スイッチング周波数は通常、負荷の電気的または機械的応答よりもはるかに高いため、負荷は個々のパルスではなく信号の平均値に応答します。その結果、PWM は可変電圧源を必要とせず、デジタル信号を使用したスムーズで正確な電力制御を可能にします。

PWM信号波形特性

PWM 特徴
説明
パルス幅
オン時間 1 PWM サイクル内、0 マイクロ秒から全周期まで。
デューティサイクル
の割合 サイクルごとのオン時間 (0% ~ 100%)。
PWM周波数
の数 1 秒あたりのサイクル、通常は 500 Hz ~ 100 kHz。
PWM周期
総サイクル 通常は 1 ミリ秒から 10 マイクロ秒です。
信号 振幅
電圧レベル PWM 信号の値、通常は 3.3 V、5 V、または 12 V。
高電圧 レベル
電圧 ON 状態中は電源電圧と等しくなります。
低電圧 レベル
電圧 オフ状態では、通常は 0 V。
立ち上がり時間
までの時間 ローからハイへの切り替えは、多くの場合 10 ns から 1 µs です。
フォールタイム
までの時間 ハイからローへの切り替えは、多くの場合 10 ns ~ 1 μs です。
スイッチング 速度
最大レート 状態変化の影響を受けやすく、高周波PWMをサポートします。
解像度
の数 デューティステップ、通常は 8 ビットまたは 10 ビット。
信号 安定性
一貫性 時間の経過に伴う周波数とデューティサイクルの変化。
ジッター
小さなタイミング 変動は通常 1% 未満です。
デッドタイム
意図的 スイッチング間の遅延、通常は 100 ns ~ 5 µs。
高調波
高周波 高速スイッチングによって生成されるコンポーネント。
電力制御
出力電力 デューティサイクルに応じて直線的に変化します。
負荷応答
~する能力 負荷が変化しても波形を維持します。
フィルタリング 出力
フィルタリングされたPWM 滑らかな直流電圧を生成します。
騒音 免疫力
に対する耐性 きれいなエッジで干渉が改善されます。

パルス幅変調の種類

パルス幅変調は、出力波形がどのように形成されるかに基づいて、さまざまな制御戦略に分類できます。これらの PWM タイプは、出力電圧、高調波性能、効率に影響を与える変調概念と制御アルゴリズムに重点を置いています。

シングルパルス幅変調 (シングルパルス PWM)

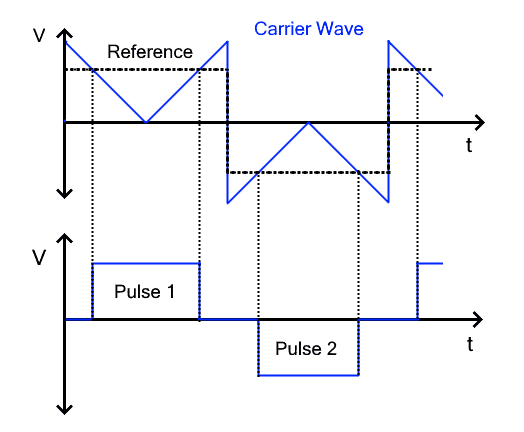

Single-Pulse PWM Waveform

図 3. シングルパルス PWM 波形

シングルパルス PWM は、出力波形の半サイクルごとに 1 つのスイッチング パルスを使用します。この単一パルスの幅を調整して、出力電圧レベルを制御します。半サイクルごとにスイッチング イベントが 1 つだけ発生するため、スイッチング損失は低く抑えられます。ただし、この制御戦略は高調波歪みを生成するため、波形品質よりも単純さが優先される低周波数および基本的な電力制御アプリケーションで主に使用されます。

マルチパルス幅変調(マルチパルスPWM)

Multiple-Pulse PWM Waveform

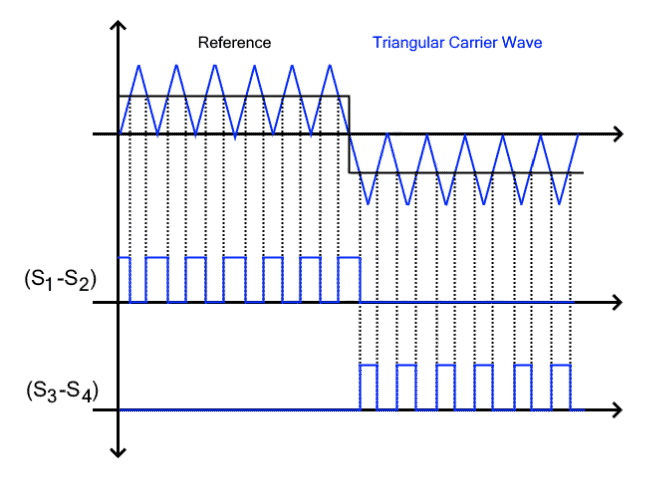

図 4. マルチパルス PWM 波形

マルチパルス PWM は、各半サイクルを単一の大きなパルスではなく、いくつかの小さなパルスに分割します。パルス数を増やすと、高調波エネルギーがより高い周波数に広がり、出力波形の品質が向上します。この PWM タイプは、高調波歪みの低減と管理可能なスイッチング損失の間のバランスを提供し、産業用電力コンバータやモータ駆動システムに適しています。

正弦波パルス幅変調 (SPWM)

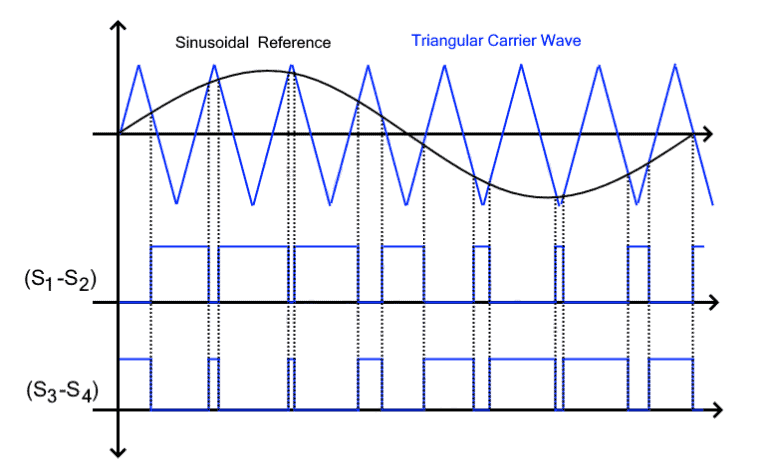

Sinusoidal PWM Generation

図 5. 正弦波 PWM の生成

正弦波 PWM は、正弦波基準信号に基づいてパルスを生成する変調方式です。パルス幅は基準波形の瞬時振幅に応じて変化し、フィルタリング後の出力を正弦波に近づけることができます。SPWM は、適度な制御の複雑さで良好な高調波性能を提供するため、インバーター、モーター ドライブ、再生可能エネルギー システムで広く使用されています。

空間ベクトルパルス幅変調 (SVPWM)

スペース ベクトル PWM は、波形を直接比較するのではなく、インバータの数学的ベクトル モデルを使用する高度な制御戦略です。最適なスイッチング状態を選択して、電圧空間内の回転基準ベクトルを近似します。SPWM と比較して、SVPWM は DC バス電圧の利用率を向上させ、高調波歪みをさらに低減するため、高性能モーター ドライブや精密産業用制御システムに適しています。

PWMの生成方法

PWM 信号は、パルスがハードウェアでどのように生成され調整されるかによって分類することもできます。これらの PWM 生成方法は、変調戦略自体ではなく、タイマー動作、スイッチングの対称性、およびパルスの配置に焦点を当てています。

シングルエッジ PWM (エッジアライン PWM)

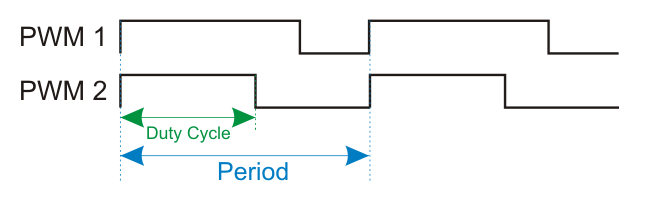

Edge-Aligned PWM Timing

図 6. エッジアライメントされた PWM タイミング

シングルエッジ PWM は、すべてのパルスをスイッチング周期の 1 つのエッジ (通常は立ち上がりエッジ) に揃えます。デューティ サイクルは、この固定エッジからのパルスを延長または短縮することによって調整されます。この生成方法はハードウェア タイマーとコンパレータを使用して簡単に実装できますが、その非対称スイッチング パターンにより高調波歪みや電磁干渉が増加する可能性があります。

ダブルエッジPWM(センターアライメントPWM)

Center-Aligned PWM Timing

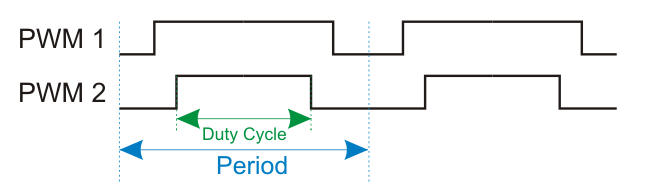

図 7. 中央揃えの PWM タイミング

ダブルエッジ PWM は、中間点を中心に対称的に ON と OFF を切り替えることにより、スイッチング期間内のパルスを中心に配置します。この対称的なタイミングにより、電流バランスが改善されながら、高調波歪みと電磁干渉が低減されます。これらの利点のため、中心揃え PWM は高精度モーター ドライブや高性能電力制御アプリケーションでよく使用されます。

キャリアベースPWM(コンパレータPWM)

キャリアベース PWM は、コンパレータを使用して基準信号と高周波搬送波波形を比較することによってパルスを生成します。リファレンスがキャリアを超えると、出力がオンになります。この方法は、SPWM を含む多くの PWM 制御戦略のハードウェア生成基盤として機能し、マイクロコントローラー、DSP、および産業用コントローラーに広く実装されています。

マイクロコントローラーとコントローラーの PWM

Arduinoのパルス幅変調

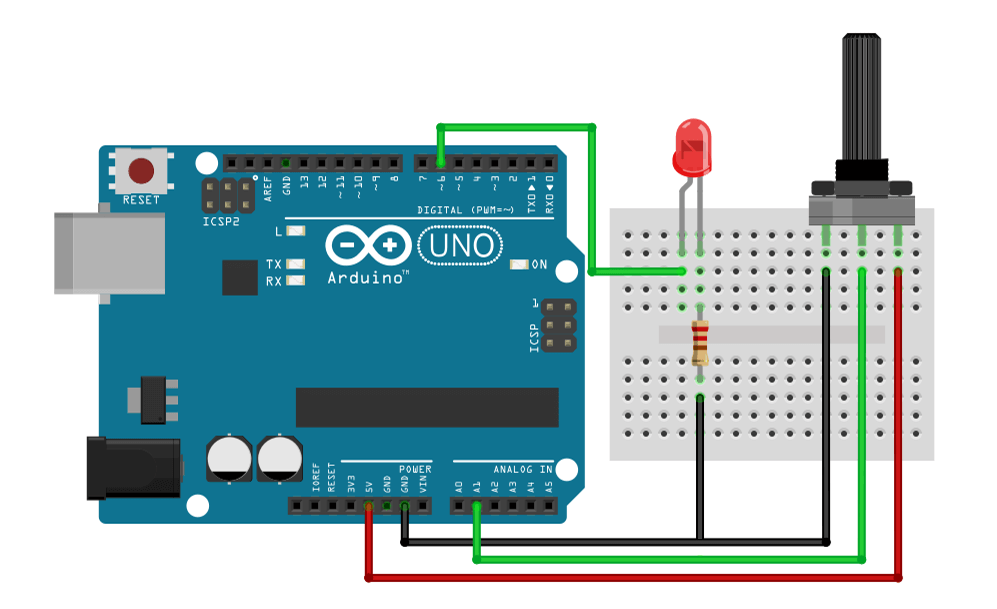

Arduino PWM LED Control

図 8. Arduino PWM LED 制御

Arduinoは、出力ピンをHIGH状態とLOW状態の間で切り替える内部ハードウェアタイマーを使用してパルス幅変調を生成します。デューティ サイクルはソフトウェアによって調整され、負荷に供給される平均電圧を直接制御します。デューティサイクルを変更することで、Arduino は電源電圧を変更せずに LED の明るさやモーターの速度をスムーズに変更できます。通常、PWM 周波数はタイマー設定によって固定され、制御タスク中の安定した動作が保証されます。図に示すように、Arduino PWM ピンは抵抗を介して LED を駆動し、デューティ サイクルの変化によって目に見える明るさがどのように変化するかを明確に示しています。

ESP32 のパルス幅変調

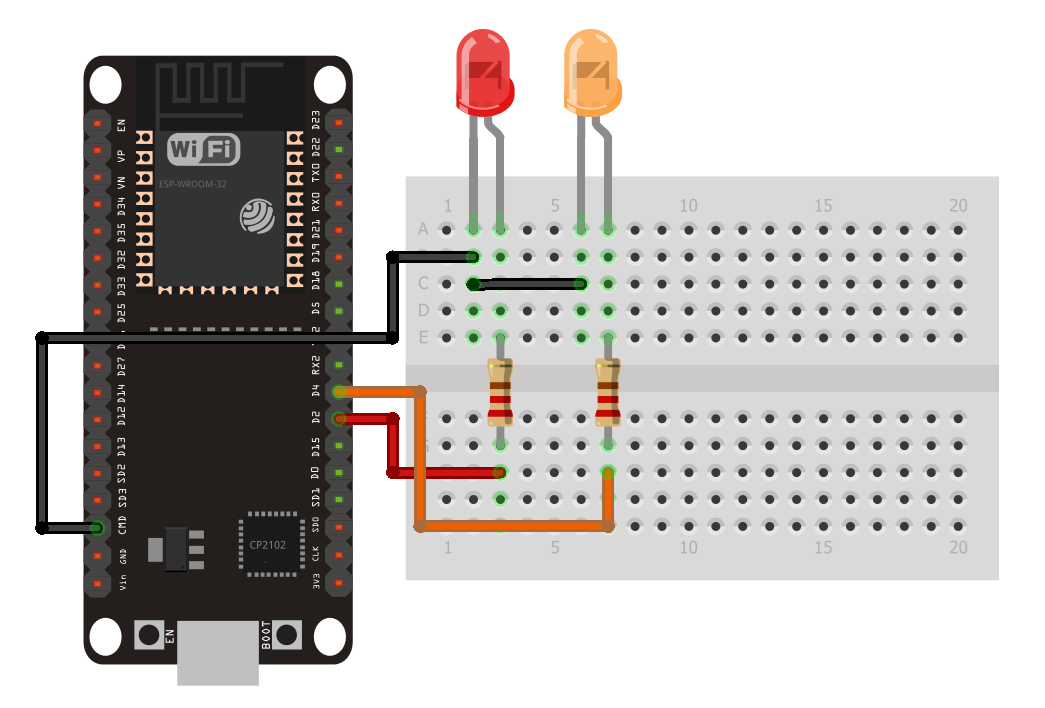

ESP32 PWM Output Example

図 9. ESP32 PWM 出力例

ESP32 は、専用の PWM ハードウェア モジュールを使用して高度なパルス幅変調を提供します。CPU に負荷をかけずに、より高い解像度、複数の独立した PWM チャネル、柔軟な周波数制御をサポートします。これにより、モーター、LED、IoT デバイスの正確で応答性の高い電力制御が可能になります。ESP32 PWM は、高速応答と正確な出力レギュレーションを必要とするアプリケーションに特に適しています。図 9 は、異なる PWM デューティ サイクルで複数の LED を制御する ESP32 を示し、各チャネルが出力電力を個別に調整する方法を示しています。

PLC のパルス幅変調

PLC PWM Heater Control

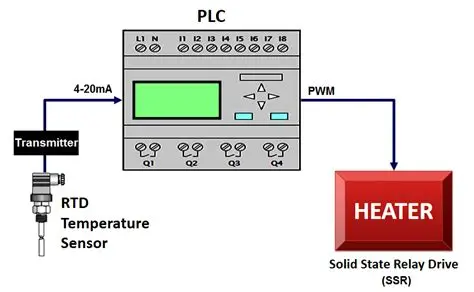

図 10. PLC PWM ヒーター制御

PLC はパルス幅変調を使用して、ヒーター、モーター、アクチュエーターなどの産業用負荷を高い信頼性で制御します。PWM 出力は、センサーのフィードバックまたはプログラムされた制御ロジックに基づいて調整され、電力を正確に調整します。この方法により、スイッチングデバイスへの電気的ストレスを最小限に抑えながら、スムーズな制御が可能になります。PLC ベースの PWM は、電気ノイズの多い過酷な産業環境でも確実に動作するように設計されています。図に示すように、PLC は PWM 信号を使用してソリッドステート リレーを駆動し、温度フィードバックに基づいてヒーター電力を制御します。

パルス幅変調の応用

パルス幅変調は、低電力と高電力の両方の電子アプリケーションで電力を効率的かつ正確に制御するために広く使用されています。

1. モーター速度制御

PWM は、DC モーター、サーボ モーター、および BLDC モーター ドライブで一般的に使用され、モーターに供給される平均電圧を変化させることで速度とトルクを制御します。この方法は、ロボット工学、産業オートメーション、電気自動車においてスムーズな速度制御と高効率を実現します。

2. LEDの調光と照明制御

LED ドライバーでは、PWM は一定の電流レベルを維持しながら LED のオンとオフを急速に切り替えることによって明るさを制御します。これにより、カラーシフトが防止され、効率が向上し、ディスプレイ、自動車照明、スマート照明システムの正確な明るさ調整が可能になります。

3. 電源と電圧調整

PWM は、スイッチモード電源、DC-DC コンバータ、およびインバータの中核となる技術です。出力電圧と電流を効率的に調整し、リニアレギュレータと比較して発熱を低減します。

4. オーディオ信号の生成

PWM は、クラス D オーディオ アンプでオーディオ信号を高周波スイッチング信号に変換するために使用されます。これにより、低電力損失かつコンパクトな回路設計でハイパワーのオーディオ増幅が可能になります。

5. 加熱と温度制御

PWM は、電源のオン/オフ時間を調整することで、ヒーター、発熱体、温度制御システムに供給される電力を制御します。これにより、工業用ヒーター、はんだ付けステーション、家電製品の安定した温度制御が可能になります。

6. バッテリーの充電とエネルギー管理

PWM は、充電電流と電圧を管理するためにバッテリー充電器とソーラー充電コントローラーに適用されます。これにより、充電効率が向上し、バッテリーが過充電から保護され、バッテリー寿命が延長されます。

7. マイクロコントローラーと組み込みシステム

マイクロコントローラーからの PWM 出力は、アナログのような信号の生成、アクチュエーターの制御、外部デバイスとのインターフェースに広く使用されています。このため、組み込みシステム、IoT デバイス、制御アプリケーションでは PWM が重要になります。

PWM vs 線形制御 vs 位相角制御

パラメータ
PWM 制御
リニア 制御
フェーズ 角度制御
基本制御 方法
出力は デューティサイクルの変化によって制御される
出力は 電圧を直線的に降下させることで制御
出力は AC波形の伝導を遅らせることによって制御されます
標準電源 種類
直流電源 供給
直流電源 供給
AC電源 供給
制御信号 周波数
通常1 kHz~100kHz
ゼロ スイッチング周波数
ライン 周波数 50 Hz または 60 Hz
電力効率
効率 通常は 85% ~ 98%
効率 通常は 30 パーセントから 60 パーセント
効率 通常は 70 パーセントから 90 パーセント
発熱
熱損失は、 スイッチング動作により低い
熱損失は、 電圧降下により高い
熱損失は、 部分伝導中は中程度
出力電圧 規制
平均 電圧はデューティサイクルによって制御されます
出力 電圧は制御入力に直接従う
実効値電圧 発射角度によって異なります
制御解像度
高 デジタルタイマーによる解決
非常に高い アナログ制御による解像度
中 分解能はAC波形によって制限されます
回路の複雑さ
中 スイッチングコンポーネントの複雑さ
シンプル パス要素を備えた回路
中 TRIAC または SCR を使用した複雑さ
EMIとノイズ レベル
EMIは フィルタなしで中~高
EMIはとても 低い
EMIが高い 波形歪みによる
一般的なスイッチング デバイス
MOSFETまたは IGBT
BJTまたはリニア レギュレーター
トライアックまたはSCR
応答速度
応答時間 マイクロ秒単位です
応答時間 ミリ秒単位です
応答時間 AC ゼロクロスに依存します
負荷の互換性
こんな方に最適 モーター LED および電力コンバータ
低い方に最適 アナログ負荷に電力を供給する
こんな方に最適 ランプヒーターとACモーター
電力定格範囲
1ワットから 数キロワットまで
通常は以下 50ワット
一般的にはから 100ワット~数キロワット
制御精度
精度 タイマーの解像度に依存します
非常に正確 そしてスムーズなコントロール
精度 線間電圧変動の影響を受ける
一般的なアプリケーション
モーター速度 SMPS LED調光制御
オーディオ アンプ センサー回路
調光器 ファンレギュレーターヒーターコントロール

結論

パルス幅変調は、スイッチング信号のデューティ サイクルを変化させることで、効率的かつ正確な電力制御を実現します。PWM のタイプと生成方法が異なると、波形の品質、効率、システムのパフォーマンスに影響します。PWM は、マイクロコントローラー、PLC、およびモーター、照明、電力変換、温度制御用のパワー エレクトロニクスで広く使用されています。そのシンプルさと効率性により、現代の電子アプリケーションには不可欠なものとなっています。

関連情報

ALLELCO LIMITED

Allelcoは、国際的に有名なワンストップです ハイブリッド電子コンポーネントの調達サービスディストリビューターは、グローバルトップ500 OEM工場や独立ブローカーを含むグローバルな電子製造および流通業界向けの包括的なコンポーネント調達およびサプライチェーンサービスを提供することを約束します。
もっと見る

クイックお問い合わせ

お問い合わせを送ってください、すぐに返信します。

数量

一般的な問題 [FAQ]

1. PWM を誤って使用すると、モーターや LED が損傷する可能性がありますか?

はい、非常に高い周波数、不十分なフィルタリング、または間違ったドライバーの選択など、不適切な PWM 設定は、過熱、ノイズ、または寿命の短縮を引き起こす可能性があります。正しい PWM 周波数と適切なドライバ回路を使用すると、損傷を防ぐことができます。

2. モーター、LED、ヒーターに最適な PWM 周波数はどれですか?

通常、モーターは 1 kHz ~ 20 kHz の PWM 周波数を使用し、LED は多くの場合 500 Hz ~ 5 kHz を使用し、ヒーターは 1 Hz ~ 100 Hz などの非常に低い周波数を使用する場合があります。理想的な周波数は負荷の種類と用途によって異なります。

3. アナログ信号に PWM を使用する場合、フィルタは必要ですか?

はい、PWM を使用してアナログのような電圧を生成する場合は、ローパス フィルターを推奨します。フィルタリングにより PWM 波形が平滑化され、リップルが低減されるため、敏感な回路に適しています。

4. PWM 制御回路を構築するにはどのようなコンポーネントが必要ですか?

基本的な PWM システムには、コントローラー、スイッチング デバイス、ドライバー回路、電源、負荷が必要です。電力レベルに応じて、フィルタ、保護回路、ヒートシンクなどの追加コンポーネントが必要になる場合があります。

5. PWM は電気的なノイズや干渉を引き起こしますか?

適切に設計されていない場合、PWM スイッチングは電磁干渉を発生する可能性があります。シールド、フィルタリング、適切な接地、正しいスイッチング周波数を使用すると、ノイズの問題を軽減できます。
