無効電力を理解する: 無効電力の仕組みと重要な理由

無効電力は、多くの機器が動作するために必要な電界と磁界をサポートするため、AC 電気システムの重要な部分です。この記事では、無効電力とは何か、AC 回路で無効電力がどのように機能するか、電圧、電流、力率を使用して無効電力がどのように計算されるかについて説明します。また、抵抗負荷、誘導負荷、容量負荷、および非線形負荷において無効電力がどのように動作するかについても調べます。さらに、適切な無効電力管理の利点、その実際の応用、現代の電力システムにおける無効電力管理の役割についても取り上げます。

カタログ

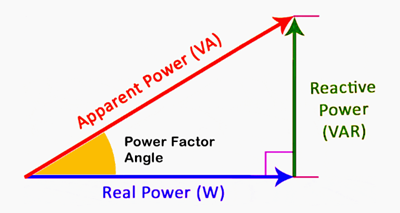

図 1. 無効電力の三角形

無効電力とは何ですか?

無効電力は、AC システム内の電力のうち、有用な仕事は行わないものの、電界と磁界を維持するために必要な部分です。これは、電圧と電流が時間的に完全に一致しておらず、それらの間に位相差が生じるために存在します。この位相シフトにより、エネルギーは完全に消費されるのではなく、ソース成分とリアクティブ成分の間を行き来します。無効電力は、電力システム内のモーター、変圧器、誘導装置などの機器を動作させるために重要です。電圧レベルを維持し、安定したシステム動作を保証する上で重要な役割を果たします。無効電力がなければ、多くの AC 電気システムは適切または効率的に機能しません。

無効電力は AC 回路でどのように機能しますか?

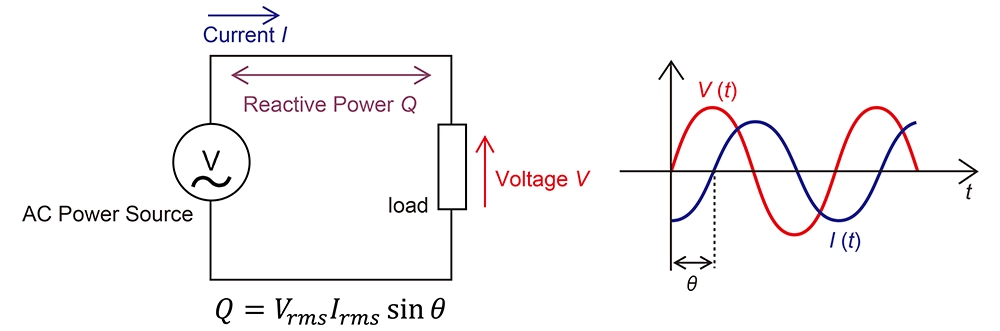

図 2. AC 波形と回路の無効電力

AC 回路の無効電力は、電圧と電流が同時にピークに達しない場合に発生します。この位相差により、エネルギーが継続的に使用されずに一時的に蓄えられ、その後電源に戻される状況が生じます。交流の方向が変わると、回路内の電界または磁界にエネルギーが出入りします。この継続的な交換により、一方向の伝達ではなく、循環的なエネルギーの流れが生じます。

電圧と電流の関係の変化は、一方の波形が他方の波形より進んだり遅れたりする波形を通じて観察できます。このタイミングの違いにより、システム内に無効電力が発生します。このエネルギーは有益な仕事をしないとしても、多くの電気機器の動作をサポートするために依然として必要とされています。この位相シフトの存在は、回路内で電力がどのように流れるかに直接影響します。

無効電力の計算

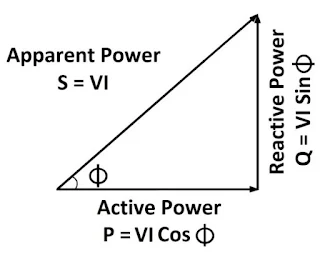

図 3. べき乗の三角形と方程式

まず、指定された値を特定します。すでに知っていることをリストアップすることから始めます。

• 電圧 (V) = 230 V

• 電流 (I) = 10 A

・力率（cosφ）＝0.8（遅れ）

これらの値は、回路の動作条件を定義します。

次に皮相電力(S)を計算します。皮相電力は、電源から供給される総電力を表します。

• S = V × I = 230 × 10 = 2300 VA

これは、有用なコンポーネントと役に立たないコンポーネントを分離する前の全電力需要です。

次に、有効電力 (P) を計算します。有効電力は、実際に有用な仕事を実行する部分です。

・P＝V×I×cosφ＝230×10×0.8＝1840W

これにより、負荷によってどれだけの電力が効率的に使用されているかがわかります。

最後に、無効電力 (Q) を計算します。無効電力は位相差から得られ、sin φ を使用して求めることができます。

• sin φ = √(1 − 0.8²) = 0.6

・Q = V × I × sin φ = 230 × 10 × 0.6 = 1380 VAR

これは、電源と負荷の間を循環する電力を表します。最終的な結果は、皮相電力 (S) が 2300 VA、有効電力 (P) が 1840 W、無効電力 (Q) が 1380 VAR であることを示しています。これらの値は、供給される合計電力が、仕事を実行する有効電力とシステムをサポートする無効電力にどのように分割されるかを示しています。この明確な内訳により、AC 電気システムにおける電力の流れの理解、分析、管理が容易になります。

無効電力はさまざまな負荷タイプとどのように相互作用しますか?

抵抗（オーム）負荷

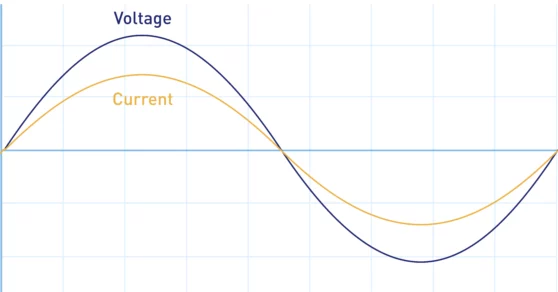

図 4. 同相の電圧と電流

抵抗負荷は、エネルギーを電場や磁場に蓄えることなく直接消費する電気部品です。これらの負荷では、電圧と電流が同時に上昇および下降します。つまり、それらの間に位相差はありません。両方の波形が完全に揃っているため、供給された電力はすべて熱や光などの有用な仕事に変換されます。この位置合わせは、ピークとゼロクロスが正確に一致する重複波形で確認できます。その結果、サイクル中にエネルギーがソースに逆流することはありません。この条件は、純粋な抵抗回路では無効電力が本質的にゼロであることを意味します。一般的な例としては、エネルギーを最大限に活用するヒーターや白熱灯が挙げられます。

誘導負荷

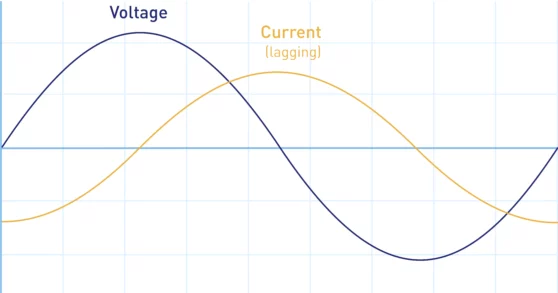

図 5. 電流遅れ電圧

誘導負荷は、電流が流れると磁界にエネルギーを蓄積するデバイスです。これらの負荷では、磁気エネルギー蓄積の性質により、電流波形が電圧波形よりも遅れます。この遅延により、エネルギーが一時的に保持されてからソースに戻される位相差が生じます。電圧と電流のピーク間の分離は、この遅れの動作を示しています。この位相シフトにより、無効電力が生成され、システム内を流れます。このタイプの無効電力は正の電力とみなされ、モーターや変圧器などの機器で一般的です。誘導負荷は産業システムや配電システムで広く使用されています。

容量性負荷

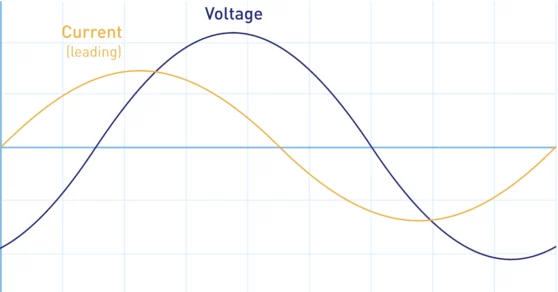

図 6. 電流進み電圧

容量性負荷は、導電性プレート間の電界にエネルギーを蓄積する電気部品です。これらの負荷では、電流波形が電圧波形より先行します。つまり、電圧がピークになる前に電流波形がピークに達します。この進み関係により、誘導負荷とは逆の位相差が生じます。波形パターンは、各サイクル中に電流が電圧よりも先に進んでいることを示しています。エネルギーが電界に蓄積および放出されると、システム内に無効電力が流れます。このタイプの無効電力は負とみなされます。容量性負荷は、力率補正および電圧調整アプリケーションで一般的に使用されます。

非線形 (高調波) 負荷

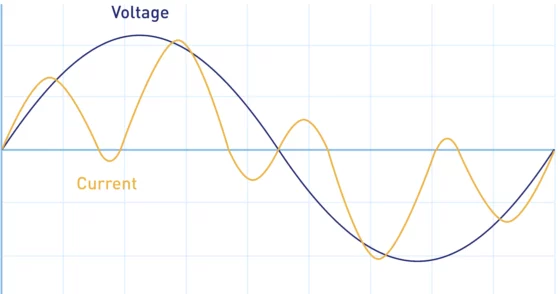

図 7. 歪んだ電流波形

非線形負荷は、正弦波電圧が供給された場合でも、非正弦波的に電流を引き出すデバイスです。これらの負荷により電流波形に歪みが生じ、複数の周波数で高調波成分が生成されます。滑らかな波形ではなく、電流は電圧に比べて不規則で不均一に見えます。この歪みは、単純な位相シフトを超えた複雑さを加えることで、システム内で無効電力がどのように動作するかに影響を与えます。高調波と電源間の相互作用により、追加の反応効果が生じる可能性があります。これらの負荷は、コンピューター、LED ドライバー、スイッチング電源などの現代の電子機器では一般的です。電力の品質を維持するには、その影響を管理することが重要です。

適切な無効電力管理の利点

• 全体的なエネルギー効率の向上

• 安定した電圧レベルを維持します。

• 電力伝送損失を低減します。

• 機器の寿命を延ばす

• システムの過負荷状態を防止します。

• 信頼性の高いグリッド運用をサポート

無効電力の応用

1. 送電ネットワーク

無効電力は、長距離送電線において電圧の安定性を維持するために重要です。長距離にわたる電圧降下を防ぐのに役立ちます。電力会社は補償装置を使用して無効電力潮流を調整します。これにより、効率的で信頼性の高い電力供給が保証されます。

2. 産業生産システム

工場は、モーターや重機を動作させるために無効電力に依存しています。適切に管理することで、大きな電気負荷での非効率を防ぎます。高需要時に安定した電圧を維持するのに役立ちます。これにより、生産の信頼性と装置のパフォーマンスが向上します。

3. 再生可能エネルギーシステム

太陽光発電システムと風力発電システムには、グリッド統合のための無効電力制御が必要です。変動発電による電圧変動を安定化します。インバータは無効電力出力を管理するために使用されます。これにより、既存の電力網との互換性が確保されます。

4. 変電所

変電所は無効電力補償を使用して電圧レベルを制御します。調整のためにコンデンサやリアクトルなどの装置が設置されています。これにより、システム効率が向上し、損失が削減されます。スムーズな電力配分もサポートします。

5. 商業ビル

大規模な建物では、HVAC システムやエレベーターに無効電力が使用されます。適切な制御により、日常業務のエネルギー効率が向上します。無駄な電力消費を抑えます。これにより、運用コストが削減され、信頼性が向上します。

6. データセンターとITインフラストラクチャ

データセンターでは、機密性の高い機器に安定した電力が必要です。無効電力管理は、一貫した電圧レベルの維持に役立ちます。電力変動による中断を防ぎます。これにより、継続的かつ信頼性の高い動作が保証されます。

無効電力と有効電力と皮相電力

アスペクト	有効電力(W)	無効電力 (VAR)	皮相電力 (VA)
定義	有用な力 仕事をするのは	その力 ソースと負荷の間で発振します	供給総額 力
機能	出力を生成します 熱や動きのように	サポート 電場/磁場	合計を表します 需要
役割	消費エネルギー	保存され、 戻ってきたエネルギー	複合効果
単位	ワット (W)	ボルトアンプ リアクティブ (VAR)	ボルトアンペア (VA)
エネルギーの使用	フル活用	消費されない	部分的に 活用された
方向	一方通行の流れ	行ったり来たり 流れ	合流流
システムへの影響	ドライブ負荷	維持します 操作	決定します 容量
依存性	負荷需要	位相シフト	PもQも
測定	パワーメーター	VARメーター	見かけのメーター
貢献	実際の出力	サポート機能	合計 要件
効率	直接影響する 効率	間接的な効果	システムを示します 負荷をかける
存在感	常に入っている 作業システム	と存在する 位相差	常に存在する
制御	負荷ベース	補償 デバイス	システム設計
アプリケーション	家電製品、 機械	モーター、 変圧器	すべてのACシステム
関係性	の構成要素 総力	の構成要素 総力	の組み合わせ 両方

最新の電力システムにおける無効電力制御

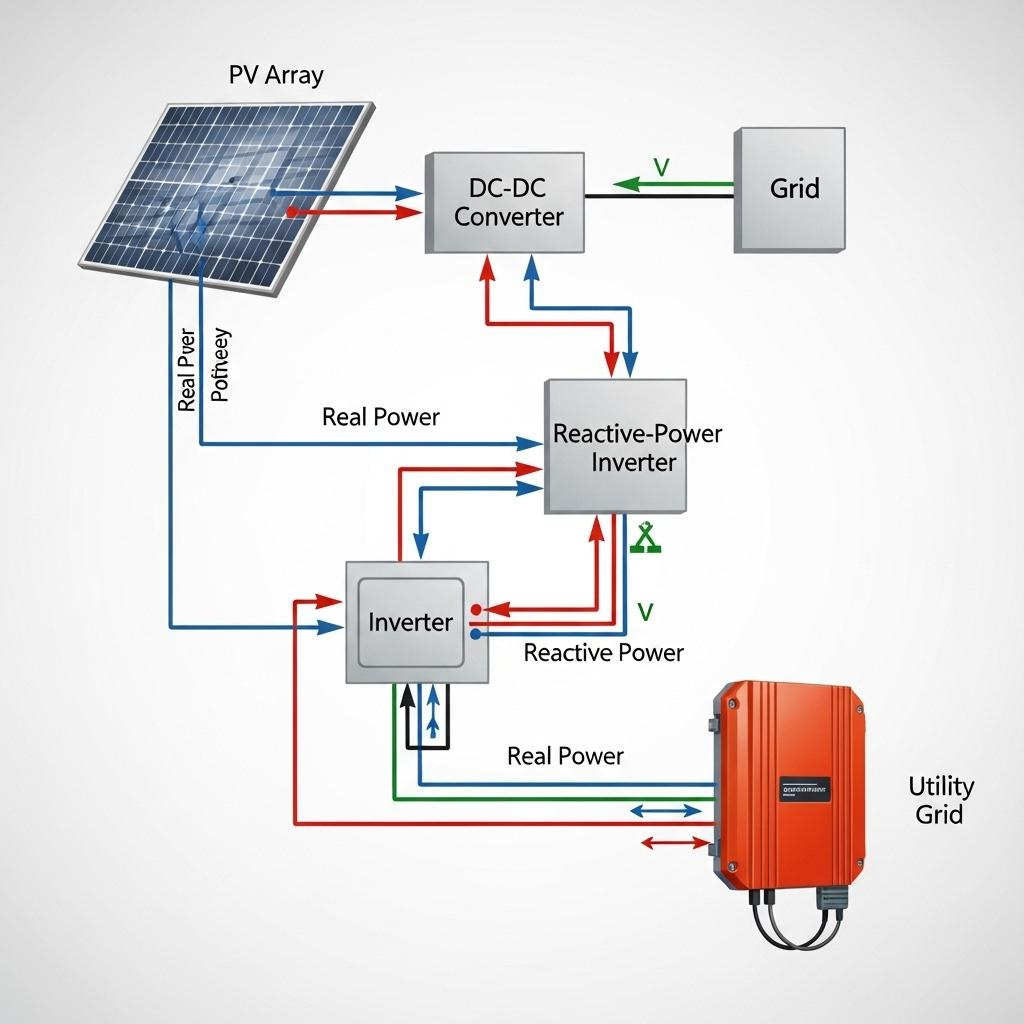

図 8. スマート インバータを使用した無効電力制御

最新の電力システムの無効電力は、発電源と送電網の間のエネルギーの流れを調整するパワー エレクトロニクス デバイスを通じてアクティブに管理されます。再生可能エネルギーベースのシステムでは、太陽電池アレイが実際の電力を生成し、コンバーターで処理され、インバーターを介して送電網に供給されます。有効電力の伝送と並行して、無効電力も独立して制御され、安定した電圧レベルを維持し、電力品質を向上させます。この制御により、システムは変化する負荷条件に対応し、ネットワーク全体の電圧変動を防ぐことができます。最新のシステムでは、複数の変換ステージを調整することで、有効電力と無効電力の両方が効率的に供給されます。このアプローチは、特に分散電源環境での信頼性の高い動作をサポートします。

図に示すように、スマート インバーターは、電力網との無効電力交換を調整することで中心的な役割を果たします。PV アレイによって生成される実際の電力に影響を与えることなく無効電力を注入または吸収できるため、柔軟な電圧調整が可能になります。インバーター、DC-DC コンバーター、およびグリッド間の相互作用により、システム状態の継続的な監視と応答が保証されます。この動的制御は、太陽光発電と負荷需要の変動時にグリッドを安定させるのに役立ちます。無効電力をリアルタイムで管理することで、スマート インバータは従来の補償デバイスへの依存を軽減します。このため、再生可能エネルギーを組み込んだ最新の電力システムで送電網の安定性を維持するのに最適です。

結論

無効電力は直接的には有益な働きをしませんが、電圧を維持し、フィールドベースのデバイスをサポートし、AC システムを安定に保つのに役立ちます。その動作は電圧と電流の関係に依存し、電力が有効成分、無効成分、見かけ上の成分にどのように分割されるかも決まります。負荷の種類が異なると無効電力にさまざまな影響が生じるため、効率、機器の保護、電力品質にとって適切な分析と制御が重要になります。効果的な無効電力管理は、送電網、産業システム、再生可能エネルギー設備、変電所、商業ビル、データセンター全体にわたる信頼性の高い運用をサポートします。
