デバイスが AC アダプターを使用する理由

携帯電話の充電やラップトップへの電力供給など、AC アダプターは毎日使用しますが、その仕組みを理解することで大きな違いが生まれます。電圧、電流、および電力の定格がデバイスにどのように適合するかを知ることは、損傷を回避し、すべてをスムーズに動作させるのに役立ちます。コネクタの種類と極性が互換性にどのように影響するかにも注目してください。これらの基本を明確に理解すると、日常の状況で AC アダプターの選択と使用がはるかに簡単になり、より信頼できるものになります。

カタログ

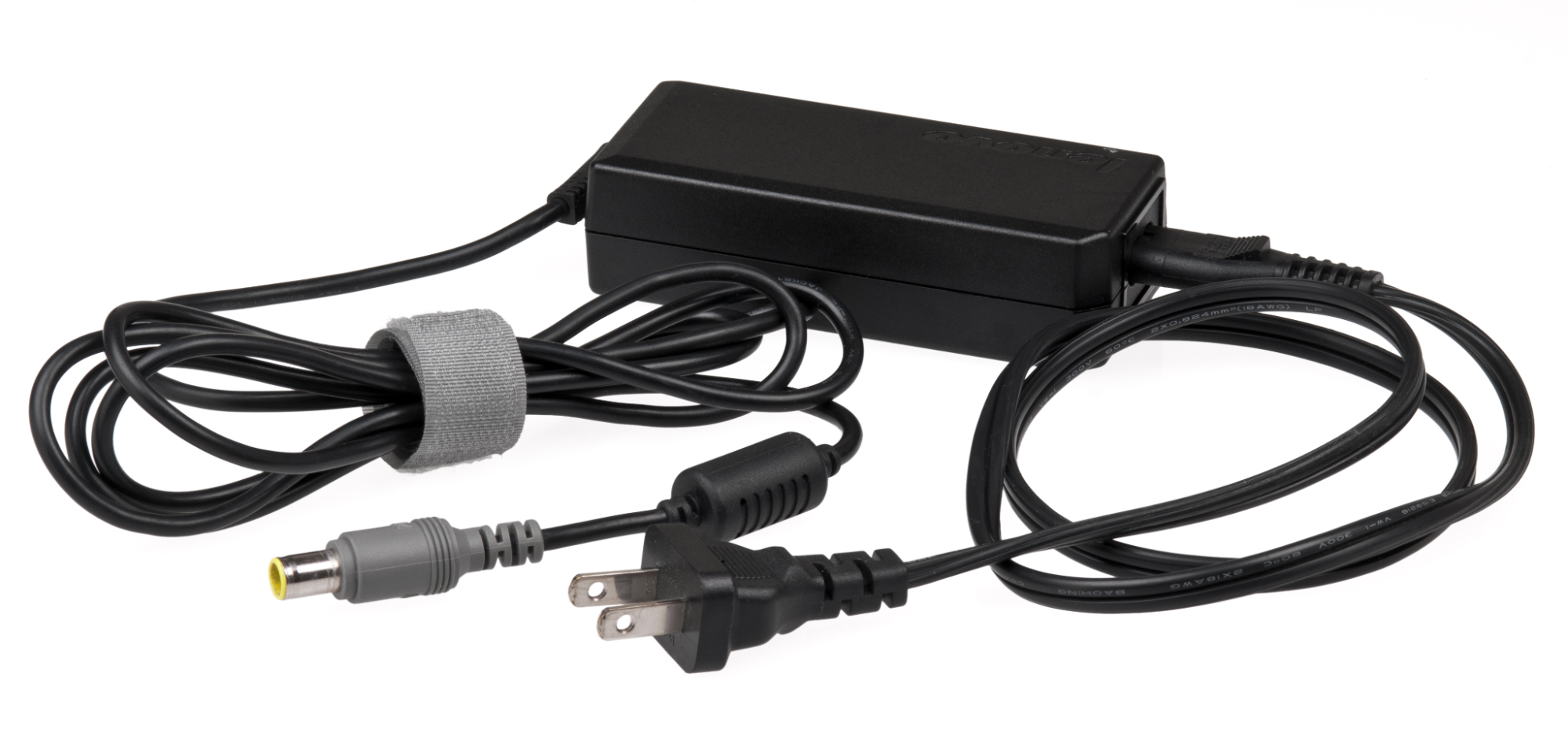

図 1. AC アダプタ デバイス

ACアダプターとは

ACアダプタは、コンセントからの電気を電子機器に適した形に変換する電源装置です。壁のコンセントは流れの方向が連続的に変化する交流 (AC) を供給しますが、ほとんどの電子機器は流れが一方向に一定に保たれる直流 (DC) を使用して動作します。アダプターはこの変換を実行するため、デバイスは安定した使用可能な電力を受け取ることができます。

また、接続されたデバイスの要件に合わせて電圧と電流のレベルを調整します。各デバイスは特定の電気的制限内で動作するように設計されており、供給される電力がこれらの制限を超えると、パフォーマンスが不安定になったり、デバイスが損傷したりする可能性があります。正しい出力を維持することで、信頼性の高い動作が保証されます。

最近のデバイスの多くは、内蔵電源の代わりに外部 AC アダプタを使用するため、電源変換をメインデバイスから分離しながら、よりコンパクトで軽量な設計が可能になります。この設定は、変換中に発生する熱がデバイスの筐体の外側に残るため、熱をより効果的に管理するのにも役立ちます。

外部アダプターを使用すると、デバイス自体に影響を与えることなく障害のあるユニットを交換できるため、交換が容易になります。これによりメンテナンスが簡素化され、より複雑な修理の必要性が軽減されます。

ACアダプターの仕組み

図 2. AC アダプタの内部部品

ACアダプタは、内部の一連のプロセスを経て、コンセントからの電力を電子機器に適した安定した形に変換します。動作は、標準の電源ケーブルとソケット インターフェイスに接続されている入力コネクタを介して交流 (AC) がアダプタに入力されると開始されます。

アダプター内部では、AC 電源が整流ステージに送られ、そこで直流に変換され、交流波形が一方向の流れに変わります。結果の信号にはまだ変動が含まれているため、出力を平滑化して変動を減らすフィルタリング段階を通過します。

次のステージでは電圧レギュレーションを処理し、必要な範囲内にある一貫した出力レベルを維持します。これにより、入力が変化しても安定した電気的状態が保証されます。多くの設計では、構造をコンパクトに保ちながら効率的な調整をサポートするために、制御されたスイッチング方法が使用されています。

追加の内部コンポーネントは安定した電流の流れをサポートし、動作中の干渉を軽減し、信頼性の高い電力供給に貢献します。

このプロセスは、出力ケーブルとコネクタを介して調整された直流 (DC 出力) を供給することで終了します。これはデバイスの電源ポートにしっかりと取り付けられ、安定した使用可能な形式で電力を供給します。

ACアダプターの種類

リニアACアダプター

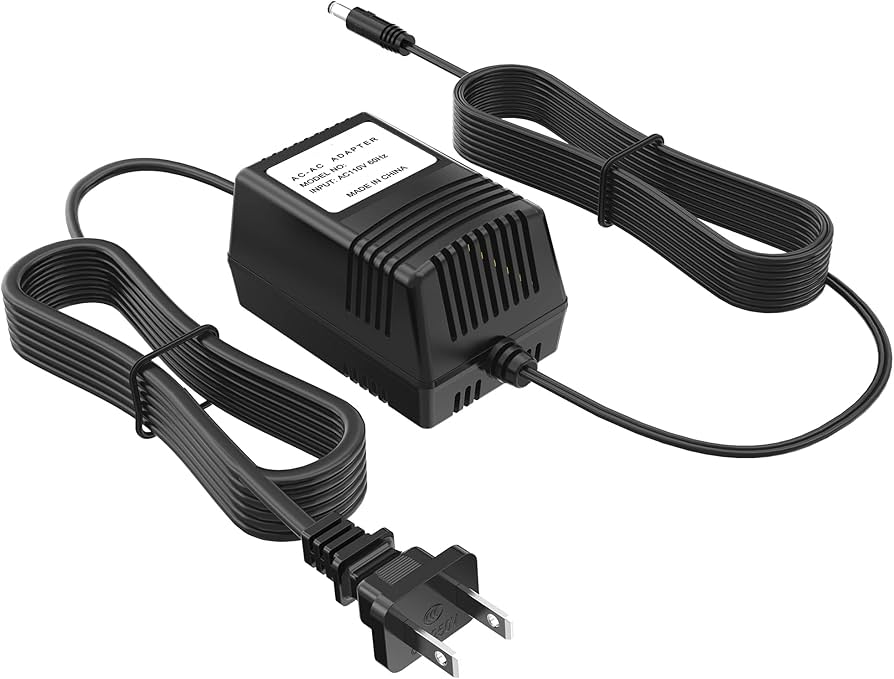

図 3. リニア AC アダプター

リニア AC アダプタは電力を変換するためのシンプルな設計を採用しているため、構造が大きくなり、重くなります。その動作は、入力電圧を低減して安定した直流に変換する基本コンポーネントに依存しており、変動を最小限に抑えて安定した出力を維持します。

発生する電気ノイズが低く、クリーンで一貫した電力供給が可能ですが、一般に効率が低く、変換中のエネルギー損失により多くの熱が発生します。

これらのアダプタは、安定した低ノイズ電力を必要とする古い電子機器、オーディオ機器、アプリケーションでよく使用されます。

スイッチングACアダプター

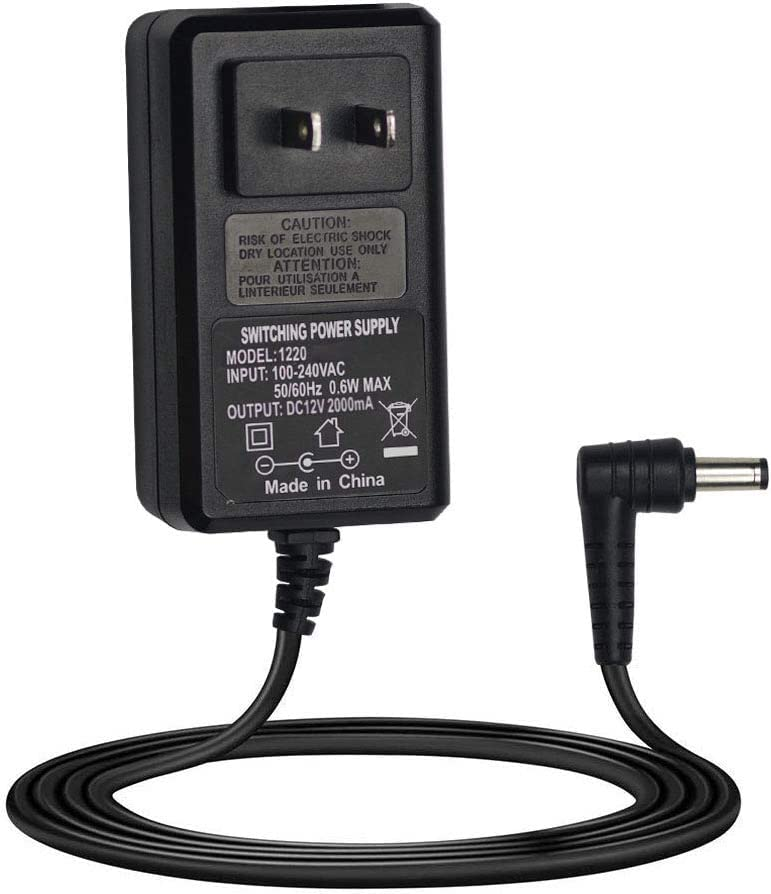

図 4. スイッチング AC アダプター

スイッチング AC アダプタは、高度な回路設計を使用して電力をより効率的に変換し、小型軽量のフォームファクタを実現します。その動作には、電気信号を迅速に切り替えて電圧と電流を制御および調整することが含まれ、これによりコンパクトな構造内で正確な電力変換が可能になります。

この方法では、変換プロセス中のエネルギー損失が少ないため、従来の設計と比較して効率が向上し、発熱が低くなります。効率の向上により、幅広い動作条件にわたって安定したパフォーマンスもサポートされます。

スイッチング AC アダプタは、コンパクトなサイズと効率的な電力供給が不可欠なラップトップ、携帯電話の充電器、およびほとんどの最新の電子機器で広く使用されています。

ACアダプタの電圧、電流、および電力の定格

アプリケーション	電圧(V)	電流(A)	電力(W)
携帯電話の充電器	5V	2A	10W
ルーターアダプター	12V	1A	12W
ラップトップアダプター	19V	3.42A	65W
ハイパワーアダプター	20V	5A	100W

ACアダプタの極性とコネクタの種類

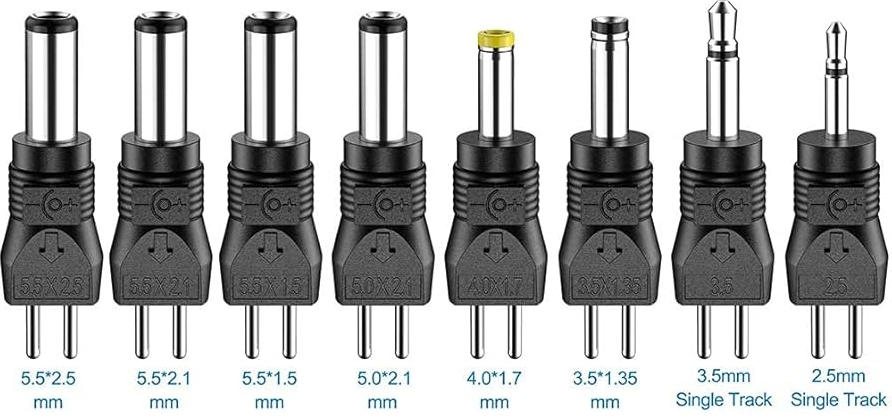

図 5. AC アダプタのコネクタの種類

極性はコネクタでの電気の流れの方向を指し、適切に動作するにはデバイスの要件と一致する必要があります。ほとんどの AC アダプターはセンタープラスの極性を使用しており、内側のピンには正の電圧がかかり、外側のスリーブには負の電圧がかかります。対照的に、センターマイナス極性はこの配置を逆にします。極性を間違えて使用すると、デバイスが動作しなかったり、破損する可能性がありますので、使用前に正しい構成を確認することが重要です。

AC アダプタはさまざまなコネクタのタイプとサイズも使用するため、デバイスの入力に正確に一致する必要があります。一般的なコネクタには、5.5 × 2.1 mm、5.5 × 2.5 mm などのさまざまな直径のバレル プラグや、3.5 mm または 2.5 mm タイプなどの小型フォーマットが含まれます。各サイズは特定のフィット感を実現するように設計されており、わずかな違いでも接続に影響を与える可能性があります。

適切にフィットすることで、アダプターとデバイス間の安定した接触が保証されます。コネクタが緩すぎると、電力供給が不安定になる可能性があります。きつすぎる場合やサイズが正しくない場合、正しく接続されなかったり、ポートが損傷したりする可能性があります。安全で信頼性の高い操作には、極性とコネクタ サイズの両方を一致させることが不可欠です。

ACアダプタの安全上のヒント

• 定期的な検査は、潜在的な問題を早期に特定するのに役立ちます。ケーブルの摩耗、コネクタの緩み、ケーシングの亀裂などの物理的損傷の兆候がある場合は、アダプタが安全に機能しなくなっている可能性があるため、交換する必要があることを示しています。

• 適切な換気も安全な操作に役立ちます。アダプターをオープンスペースに置き、狭い場所や覆われた場所を避けると、熱がより効果的に放散されます。

結論

AC アダプターの仕組みを理解すると、デバイスをより安全かつ効果的に使用できるようになります。電力をどのように変換するのか、どのような仕様が重要なのか、さまざまな種類が日常の電子機器でどのように使用されているかを見てきました。電圧、電流、コネクタの適合性に注意を払うと、一般的な問題を回避し、デバイスを適切に動作させることができます。何を確認すべきかがわかれば、適切なアダプターの選択が容易になります。これらの基本を理解すれば、より自信を持って電源アダプターを扱うことができ、通常の使用中に損傷するリスクを軽減できます。
