シリアル通信プロジェクトに MAX250CSD を選ぶ理由

MAX250CSDは、最新のロジック回路を古典的なRS-232シリアルポートに接続する簡単な方法を提供します。ドライバーとレシーバーが組み込まれており、送信パスと受信パスの両方を 1 つの小さなパッケージで処理します。5V の単一電源で動作させることができ、必要な RS-232 電圧レベルも内部で生成します。つまり、外部部品が少なくなり、レイアウトが容易になります。制御ボードを PC にリンクする場合でも、システムにシリアル ポートを追加する場合でも、このチップによりクリーンさと信頼性が維持されます。全二重設計により、追加のスイッチングを行わずにデータを同時に送信および受信できます。このガイドでは、その機能、ピンの詳細、内部構造、一般的なアプリケーションについて説明します。

カタログ

MAX250CSDの概要

の MAX250CSD は、CMOS および TTL ロジック レベルを標準シリアル通信ポートに接続するように設計された全二重 RS 232 トランシーバーです。2 つのライン ドライバと 2 つのライン レシーバを 14 ピン SOIC パッケージに統合し、単一の 5 ボルト電源を介した双方向データ交換をサポートします。内部チャージポンプは、デュアル電源レールを必要とせずに、RS 232 信号に必要な正および負の出力電圧を生成します。このデバイスは、信頼性の高いポート変換を必要とする組み込みシステム、産業用制御装置、レガシー シリアル機器に適しています。MAX250CSDをお探しですか?現在の在庫、納期、価格を確認するにはお問い合わせください。

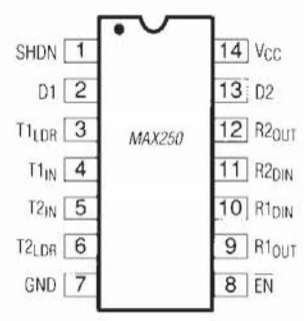

MAX250CSDのピン配列の詳細

MAX250CSDのピンの説明

ピン番号	ピン名	説明
1	SHDN	シャットダウン入力、デバイスを無効にして消費電力を削減するロジック制御
2	D1	ドライバー1出力、RS-232レベル出力
3	T1LDR	送信機1負荷ドライバー制御
4	T1IN	送信機1入力、TTL/CMOSロジック入力
5	T2IN	送信機2入力、TTL/CMOSロジック入力
6	T2LDR	送信機2負荷ドライバー制御
7	GND	接地基準
8	JP	入力を有効にし、通常のデバイス動作を有効にします
9	R1OUT	レシーバ1出力、TTL/CMOSロジック出力
10	R1DIN	レシーバー1入力、RS-232レベル入力
11	R2DIN	レシーバー2入力、RS-232レベル入力
12	R2OUT	レシーバ2出力、TTL/CMOSロジック出力
13	D2	ドライバー2出力、RS-232レベル出力
14	VCC	正電源電圧、4.5V～5.5V

MAX250CSD CADモデル

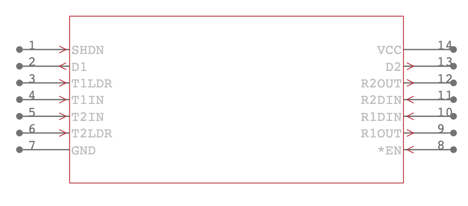

MAX250CSDの記号

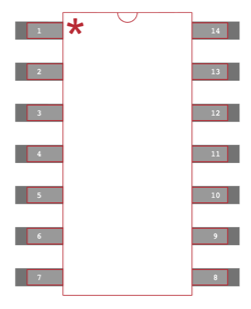

MAX250CSDの設置面積

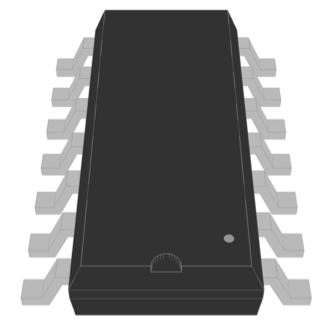

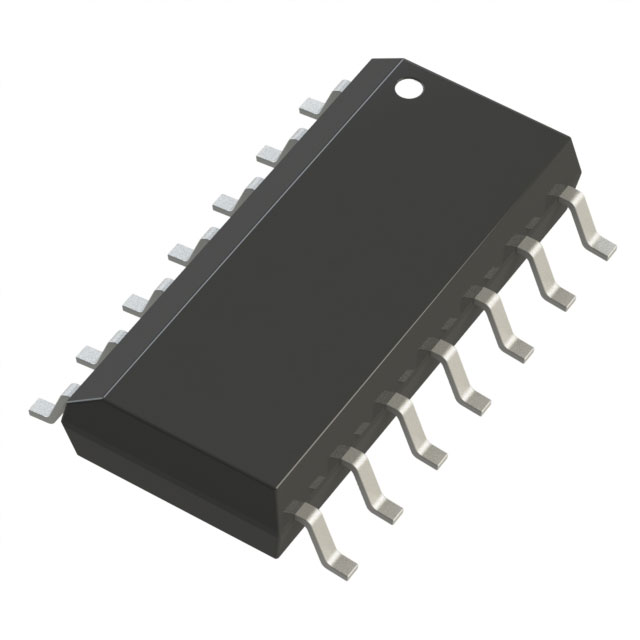

MAX250CSD 3Dモデル

MAX250CSDの特長

RS 232 通信のサポート

MAX250CSDは、シリアルデータ交換用の標準RS 232電気仕様を満たすように設計されています。低レベルの CMOS および TTL ロジック信号を送信用の RS 232 電圧レベルに変換し、受信した RS 232 信号をロジック レベル出力に変換します。これにより、外部レベルシフトコンポーネントを使用せずに、デジタル回路と従来のシリアルポート間の直接接続が可能になります。このデバイスは、組み込みシステムや制御システムで使用される一般的なシリアル データ レートにわたる信頼性の高い通信をサポートします。

デュアルチャネル通信

MAX250CSDは、2つのラインドライバと2つのラインレシーバを単一のパッケージに統合しています。この 2 by 2 構成により、2 つの独立した送信パスと受信パスが有効になり、全二重データ転送がサポートされます。各ドライバーとレシーバーは一致したペアとして動作し、接続されたデバイス間でデータを同時に送信および受信できます。この構造により、個別のインターフェイス コンポーネントの必要性が減り、基板レイアウトが簡素化されます。

全二重データ伝送

このデバイスは全二重通信をサポートしており、データの送信と受信を同時に行うことができます。このモードは、継続的な双方向データ フローを必要とするシステムの通信効率を向上させます。これにより、送信状態と受信状態を切り替える必要がなくなり、安定した中断のないシリアル通信を維持することができます。

単一5V電源動作

MAX250CSDは、4.5ボルト～5.5ボルトの単一電源電圧で動作します。内部チャージポンプは、RS 232 信号伝達に必要な正および負の電圧レベルを生成します。これにより、二重電源の必要性がなくなり、外部コンポーネントの数が削減されます。簡素化された電力要件により、コンパクトで簡単な回路設計がサポートされます。

ノイズ耐性のための受信機ヒステリシス

各レシーバーには約 600 ミリボルトの入力ヒステリシスが含まれています。この機能により、RS 232 入力ラインのノイズと遅い信号遷移に対する耐性が向上します。電気的干渉が存在する可能性のある環境での誤ったスイッチングや不安定な出力レベルを防ぐのに役立ちます。その結果、ロジック出力は通常の動作状態でも安定した状態を保ちます。

14ピンSOIC表面実装パッケージ

MAX250CSDは、14ピンSOIC表面実装パッケージに格納されています。このコンパクトな形式は、プリント基板スペースの効率的な使用をサポートし、自動化された組み立てプロセスに適しています。パッケージ設計により、標準的な表面実装レイアウトで信頼性の高いはんだ接続と一貫した機械的配置が可能になります。

商用温度範囲での動作

このデバイスは、摂氏 0 度から 70 度での動作が仕様化されています。この温度範囲は、商業用および屋内用電子機器での使用をサポートします。推奨される電源および負荷条件で動作した場合、この範囲内で安定した性能を維持します。

CMOS および TTL ロジックの互換性

MAX250CSDは、標準のCMOSおよびTTLロジックレベルと互換性があります。追加の信号調整を必要とせずに、マイクロコントローラー、デジタルプロセッサ、その他のロジックベースのシステムと直接接続できます。この互換性により、RS 232 通信を必要とする幅広いデジタル設計への統合が簡素化されます。

MAX250CSDの技術仕様

製品の属性	属性値
メーカー	マキシム・インテグレーテッド
電圧 - 電源	4.5V～5.5V
種類	トランシーバー
サプライヤーデバイスパッケージ	14-SOIC
受信機ヒステリシス	600mV
プロトコル	RS232
パッケージ・ケース	14-SOIC (0.154フィート、3.90mm幅)
パッケージ	チューブ
動作温度	0℃～70℃
ドライバー/レシーバーの数	2/2
取付タイプ	表面実装
デュプレックス	フル
基本製品番号	MAX250
RoHS ステータス	RoHS非対応
感湿性レベル (MSL)	1 (無制限)
リーチステータス	REACHは影響を受けない
ECCN	EAR99
HTSUS	8542.39.0001

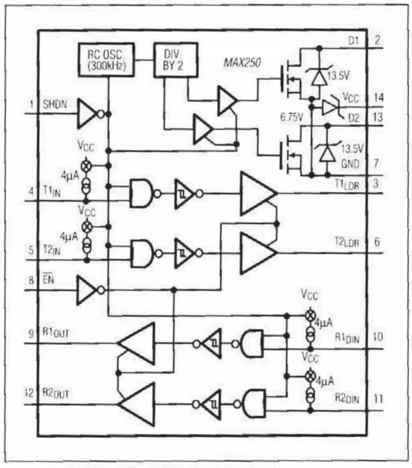

MAX250CSDのブロック図

内部アーキテクチャは、単一 5 V 電源から電力供給されるデュアル トランスミッタおよびデュアル レシーバ構成を中心に配置されています。オンチップの 300 kHz RC 発振器は、チャージ ポンプを駆動する 2 分割ステージに信号を供給し、RS-232 信号に必要な正および負の電圧レベルを生成します。2 つのトランスミッタ パスは、T1IN と T2IN で TTL または CMOS 入力を受け入れ、ロジック制御ステージとドライバ ステージを通過し、関連する負荷ドライバ制御ピンを使用して D1 と D2 で RS-232 出力を供給します。2 つのレシーバー チャネルは、R1DIN と R2DIN で RS-232 入力を受け入れ、定義されたバイアス電流を使用してコンパレータ ステージを通じて処理し、R1OUT と R2OUT でロジック レベル出力を提供します。SHDN や EN などの制御入力は発振器の動作とチャネル イネーブル機能を管理し、VCC と GND はデバイスの電源ノードと基準ノードを定義します。

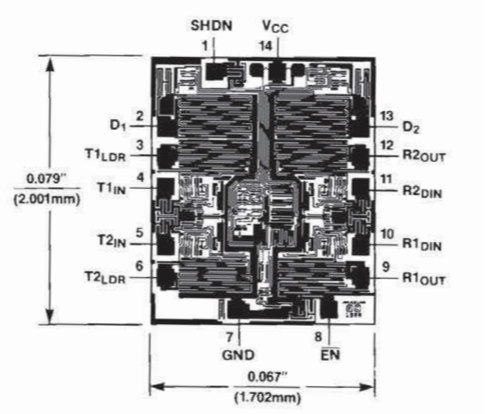

MAX250CSDのチップトポグラフィ

MAX250CSDのダイレイアウトは、内部回路領域と14個の外部ピンに対応するボンディングパッドの配置を示しています。ペリフェラル パッドには、パッケージのピン配置に合わせて、SHDN、VCC、D1、D2、T1IN、T2IN、R1DIN、R2DIN、R1OUT、R2OUT、EN、および GND のラベルが付けられています。4 つの大きな対称領域が中央領域を占め、デュアル トランスミッタ チャネルとデュアル レシーバ チャネルに関連付けられ、小さな制御およびバイアス回路がそれらの間に分散されています。測定されたダイ寸法は約 0.079 インチ x 0.067 インチで、パッケージ内の物理的なシリコン サイズを示します。この配置は、高電圧ドライバーセクションと低電圧ロジックおよび制御ブロック間の分離を反映しています。

MAX250CSDの用途

PC シリアル ポート通信インターフェイス

MAX250CSDは、組み込みボードおよびデジタルサブシステムを標準のPCシリアルポートに接続するために使用されます。5 ボルトのロジック信号を、デスクトップおよびラップトップのシリアル コネクタが必要とする RS 232 電圧レベルに変換します。これにより、ファームウェアの更新、構成設定、診断データを直接シリアル リンクを通じて交換できるようになります。全二重構造により、同時送信パスと受信パスがサポートされ、連続データ転送中に通信の安定性が維持されます。

RS 232 接続を備えた産業用機器

多くの産業用機械には、セットアップ、校正、監視タスク用の RS 232 ポートが含まれています。MAX250CSDは、内部制御ロジックと外部シリアルコネクタ間の信号変換を提供します。コマンドの送信とステータス情報の受信のための信頼性の高い双方向通信をサポートします。単一の 5 ボルト電源と内部電圧生成により、工場やプロセス装置で使用されるコンパクトな制御ボードに簡単に適合します。

POS システム

POS 端末は多くの場合、シリアル接続を介してプリンタ、スキャナ、キャッシュ ドロワーと通信します。MAX250CSDにより、メイン処理ユニットがこれらのRS 232ベースのペリフェラルと直接インタフェースできるようになります。ドライバーとレシーバーのデュアル構成により、確認応答を同時に受信しながらトランザクション データを送信できます。これにより、支払い処理やレシート印刷時のスムーズなデータフローがサポートされます。

データ通信端末

シリアルリンクに依存するデータ端末では、MAX250CSDは内部デジタル信号と外部RS 232ライン間の変換を管理します。送信パスと受信パスの両方で適切な電圧レベルを維持し、構造化データが信号の不一致なくデバイス間を移動できるようにします。このため、識別システム、アクセス制御ユニット、およびフィールドデータ収集機器で使用される端末に適しています。

レガシー RS 232 インターフェイスを必要とする組み込みシステム

一部の組み込み設計には、既存のインフラストラクチャとの互換性を確保するために RS 232 ポートが引き続き含まれています。MAX250CSDを使用すると、最新のCMOSおよびTTLロジック回路をこれらのレガシーインターフェイスに直接接続できます。単一の安定化電源で動作しながら、構成ポート、サービス接続、および古い機器との通信をサポートします。このアプローチでは、複雑な外部回路を追加することなく、下位互換性が維持されます。

標準シリアルポートを備えた通信機器

電気通信デバイスは、診断やシステム制御のためにシリアル ポートを使用することがよくあります。MAX250CSDは、内部ロジック回路と外部RS 232コネクタ間で必要な電圧レベル変換を行います。コマンド交換やステータス報告のための安定した双方向通信をサポートします。コンパクトな表面実装パッケージにより、スペースとレイアウト効率が管理される通信ボードへの統合が可能になります。

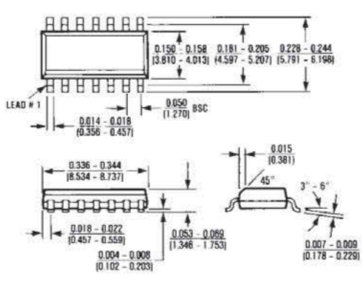

MAX250CSDの外形寸法

MAX250CSDに使用される14リード小型外形パッケージを定義する機械外形図。この図は、ボディ全長、ボディ幅、0.050 インチ BSC のリード ピッチ、リード幅と厚さの範囲を含む、寸法公差をインチとミリメートルで示した上面図、側面図、端面図を示しています。PCB のフットプリントの設計とアセンブリをサポートするために、座面の高さ、スタンドオフの寸法、およびリードの曲げ角度が指定されています。リード 1 の識別には、配置時の正しい方向を保証するためにマークが付けられています。熱特性は、θJA が 1 ワットあたり 115 ℃、θJC が 1 ワットあたり 60 ℃ でリストされており、熱解析のための接合部から周囲温度までおよび接合部からケースまでの熱抵抗を示しています。

MAX250CSDのメリットとデメリット

利点

• 2 つのドライバと 2 つのレシーバを 1 つのパッケージに統合し、外付け部品を削減

• 同時送受信操作のための全二重通信をサポート

• ノイズ耐性を向上させるための600 mVレシーバヒステリシスを搭載

• 5 V 単一電源で動作し、電力要件を簡素化

• スペース効率の高いレイアウトを実現するコンパクトな 14 ピン SOIC パッケージで利用可能

• 確立された RS 232 シリアル規格に依存するシステムに最適

短所

• RS 232 通信プロトコルに限定

• 0℃～70℃の温度範囲内でのみ動作するように仕様化されています。

• 5 V 電源が必要ですが、3.3 V ロジック システムとは直接互換性がありません

• 新しい低電圧シリアル インターフェイス規格に準拠していない

• RoHS の材料制限に準拠していません。

MAX250CSDの代替品

部品番号	メーカー	主な特長	使用例/注意事項
MAX250CSD+G55	アナログ・デバイセズ社/マキシム・インテグレーテッド	単一 5 V 電源で動作するデュアル RS-232 トランシーバー。ヒステリシスを内蔵した 2 つのドライバと 2 つのレシーバを提供し、ノイズ耐性を向上させ、安定した全二重通信を実現します。	信頼性の高い RS-232 接続を必要とする組み込みシステム、産業用コントローラー、シリアル通信インターフェイスで使用されます。
MAX250CSD+	アナログ・デバイセズ社/マキシム・インテグレーテッド	統合チャージポンプを備えた RS-232 トランシーバーで、4.5 V ～ 5.5 V の電源範囲をサポートします。信号の完全性が向上した全二重動作向けに設計されています。	通信モジュール、マイクロコントローラー インターフェイス、レガシー シリアル ポート アプリケーションに適しています。
MAX250CSD+T	アナログ・デバイセズ社/マキシム・インテグレーテッド	デュアルドライバー/レシーバー RS-232 インターフェイス IC がパッケージ化されており、自動組み立てが可能です。安定したデータ伝送を提供し、標準のシリアル通信レベルをサポートします。	データ収集、計測機器、通信機器のコンパクトな PCB 設計で一般的に使用されます。
MAX250CPD	アナログ・デバイセズ社/マキシム・インテグレーテッド	信頼性の高い 5 V 動作のデュアル ドライバおよびレシーバをサポートする RS-232 トランシーバ。表面実装フォーマットでの安定した全二重通信用に設計されています。	産業用通信ボード、シリアル インターフェイス アダプター、組み込みシステムの接続に適しています。

マキシム・インテグレーテッドについて

Maxim Integrated Products, Inc. は 1983 年に設立され、カリフォルニア州サンノゼに本社を置きました。同社は、幅広い電子システム向けのアナログおよびミックスドシグナル集積回路の設計と開発を専門としています。その製品ポートフォリオには、産業、自動車、通信、医療、民生用アプリケーションで使用される電源管理、信号処理、データ変換、インターフェイス ソリューションが含まれています。2021 年、Maxim Integrated は Analog Devices, Inc. の一部となり、その技術リソースと半導体業界における世界的な展開を拡大しました。

結論

MAX250CSDは、複雑な回路を追加することなく、5Vロジックと従来のRS-232シリアルポートの間のギャップを埋めるのに役立ちます。コンパクトな 14 ピン SOIC パッケージ内に 2 つのドライバーと 2 つのレシーバーを搭載し、スムーズな全二重通信をサポートします。内部チャージポンプによりデュアル電源が不要になり、設計がシンプルになります。また、受信機ヒステリシスのおかげでノイズ耐性も組み込まれており、安定したデータ転送の維持に役立ちます。組み込みボードからシリアルベースの機器まで、多くのセットアップに簡単に適合します。信頼性が高く簡単な RS-232 インターフェイス ソリューションが必要な場合、このデバイスはクリーンで実用的なオプションを提供します。
