4.7 kΩ 抵抗ガイド: カラー コード、用途、テスト、値の比較

4.7 kΩ の抵抗は、回路内の電流を制御したり電圧を設定したりするために使用される一般的な電子部品です。この記事では、値の意味、カラーバンドの見方、主な仕様について説明します。また、プルアップ信号とプルダウン信号、トランジスタ制御、分圧器など、通常使用される場所も示します。また、マルチメーターを使用してそれをチェックする方法と、10 kΩ および 47 kΩ の抵抗との比較についても学びます。

カタログ

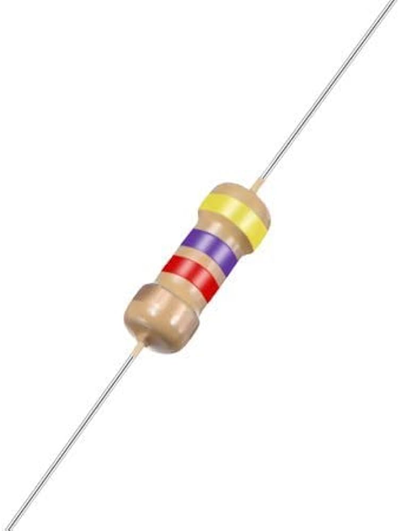

図 1. 4.7 kΩ アキシャル抵抗

4.7kΩ抵抗とは何ですか?

4.7 kΩ 抵抗は、抵抗値が 4,700 オーム (Ω) の抵抗です。「kΩ」はキロオームを意味するため、4.7 kΩ = 4.7 × 1,000 Ω = 4,700 Ωとなります。回路では、この値は通常、電流をより安全なレベルに減らすか、ノードの電圧レベルを設定するために使用されます。パスを流れる電流の量を制御することで、信号の安定性を維持します。簡単に言えば、4.7 kΩ の抵抗は、回路に過度の電力を供給せずに電流を制御したり、電圧を整形したりするために使用される標準値です。

4.7 kΩ 抵抗の電気的仕様

4.7 kΩ 抵抗器はさまざまなタイプやサイズで製造できるため、その仕様はシリーズやメーカーによって異なります。以下の表は、データシートに記載される一般的な測定可能な仕様を示しています。

仕様	代表的な範囲
公称 抵抗	4.7kΩ(4,700 Ω）
許容範囲	±0.1%、±0.5%、 ±1%、±2%、±5%
定格電力 (アキシャル)	1/8W、1/4W、 1/2W、1W、2W
定格電力 (SMD)	1/20W、1/16 W、1/10W、1/8W、1/4W
温度 係数（TCR）	25、50、100、 200、300ppm/℃
動作中 温度範囲	−55℃～ +155℃（種類により異なります）
マックスワーキング 電圧	～50V～500V V (パッケージ/電力に依存)
最大過負荷 電圧	より高い 動作電圧 (シリーズに依存)
パッケージサイズ (SMD)	0201、0402、 0603、0805、1206、1210
本体サイズ (アキシャル)	に応じて ワット数（Wが大きいほど本体が長くなります）
抵抗器 テクノロジー	厚いフィルム、 薄膜、金属膜、巻線
長期 安定性	例：±(0.2% 1,000 時間以上 (タイプに依存)
騒音 (相対的)	より低い位置 金属/薄膜、一部の厚膜ではより高い
電圧 係数	通常、 低い;精度型でさらに指定する
水分 / 環境評価	さまざま （汎用～高信頼性シリーズ）

4.7 kΩ 抵抗のカラーコード

多くの 4.7 kΩ 抵抗にはカラーバンドが使用されているため、値をすぐに識別できます。バンド数 (4、5、または 6) は主に、表示される桁数と、温度係数などの追加情報が含まれるかどうかを変更します。

4バンドのカラーコード

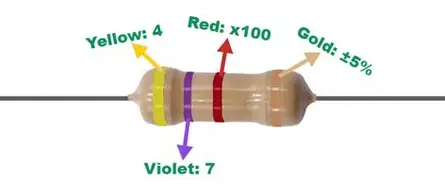

図 2. 4 バンド 4.7 kΩ カラーコード

バンド ポジション	色	意味	値
1番目のバンド	黄色	1桁目	4
2番目のバンド	バイオレット	2桁目	7
3番目のバンド	赤	乗数	×100（10㎡）
4バンド目	ゴールド	許容範囲	±5%

最初の 2 つのバンドでは数値 47 が得られます。3 番目のバンド (赤) は 100 を掛けることを意味するため、47 × 100 = 4,700 Ω となります。つまり4.7kΩです。金のバンドは、抵抗が記載の値から ±5% 変動する可能性があることを示しています。

5バンドのカラーコード

5 バンド抵抗により桁が 1 つ追加されるため、値には乗数の前に 3 つの有効桁が使用されます。これは通常、公差が厳しい部品に使用されます。

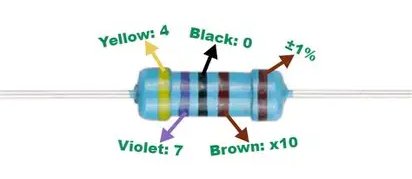

図 3. 5 バンド 4.7 kΩ カラーコード

バンド ポジション	色	意味	値
1番目のバンド	黄色	1桁目	4
2番目のバンド	バイオレット	2桁目	7
3番目のバンド	ブラック	3桁目	0
4バンド目	ブラウン	乗数	×10 (10¹)
5バンド目	ブラウン	許容範囲	±1%

最初の 3 つのバンドは 470 を形成します。乗算バンド (茶色) は ×10 を意味するため、470 × 10 = 4,700 Ω となります。これは 4.7 kΩ に相当します。最後のバンド (茶色) は ±1% の許容誤差を示し、一般に一般的な 4 バンド部品よりも正確です。

6バンドのカラーコード

6 バンド抵抗器には、許容差に加えて温度係数 (tempco) バンドが含まれます。これは、温度変化時の値の安定性を重視する場合に便利です。

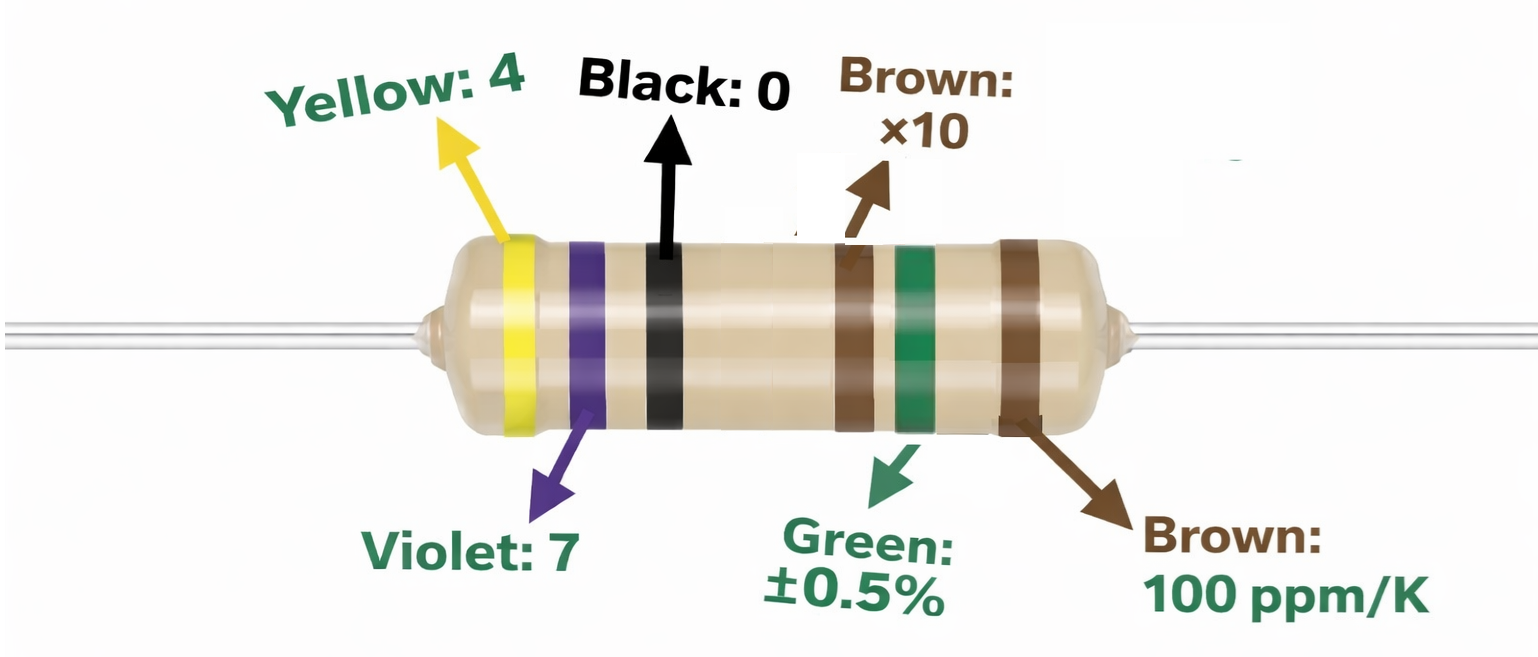

図 4. 6 バンド 4.7 kΩ カラーコード

バンド ポジション	色	意味	値
1番目のバンド	黄色	1桁目	4
2番目のバンド	バイオレット	2桁目	7
3番目のバンド	ブラック	3桁目	0
4バンド目	ブラウン	乗数	×10 (10¹)
5バンド目	緑	許容範囲	±0.5%
6バンド目	ブラウン	テンコ	100ppm/℃

緑色のバンドは、抵抗が 4.7 kΩ から ±0.5% まで変化することが許容されていることを意味します。茶色の温度バンドは、抵抗が約 100 ppm/℃、つまり 1 ℃あたり 0.01% 変化することを意味します (100 ppm = 100/1,000,000 であるため)。通常、ppm/°C の値が低いほど、温度が上昇または下降したときの安定性が優れていることを意味します。このため、温度変化に応じて抵抗値の安定性が重要となる場合、6 バンド抵抗器がよく使用されます。

4.7kΩ抵抗器の応用例

4.7 kΩ の抵抗は、多くの実用的な設計、特にロジック信号や小信号回路に適した「中間」の値です。以下は回路での一般的な使用方法です。

1. デジタル入力用プルアップ抵抗

4.7 kΩ プルアップは、スイッチまたは出力が開いているときにデジタル入力がクリーンな HIGH を読み取るのに役立ちます。小さなノイズと戦うのに十分な強力なプルアップを提供しますが、ラインが LOW に引かれても電流を適切に保ちます。この値は、マイクロコントローラーの入力とオープンドレイン出力で広く見られます。安定性が重要な共有信号線でもよく発生します。

2. 安定したLOW状態のためのプルダウン抵抗

4.7 kΩ プルダウンは、何も駆動していない場合、信号を LOW に保持します。これにより、状態がランダムに変化する「フローティング」入力が防止されます。多くの場合、ボタン、センサー出力、イネーブル ピンとともに使用されます。この値は、回路を重くすることなく明確なレベルを定義するのに十分な強さです。

3. 小信号段でのトランジスタのバイアス

BJT または MOSFET ドライバー セクションでは、ベース/ゲート ノードのバイアス パスを設定するために 4.7 kΩ がよく使用されます。これは、制御信号がトランジスタ入力をどの程度強く駆動するかを制御するのに役立ちます。多くの場合、過剰な駆動電流のない確実な制御パスが必要な場合にこれを選択します。また、駆動信号が切断されたときに入力が充電されたままになるのを防ぐのにも役立ちます。

4. リファレンスノードまたはセンシングノード用の分圧器

4.7 kΩ の抵抗は通常、別の抵抗とペアになって、予測可能なノード電圧の分圧器を形成します。入力スケーリング、基準設定、センサー読み出し回路に使用されます。この値は、非常に大きなコンポーネントを必要とせず、分圧器の電流を適度に保つため、実用的です。多くの標準抵抗値とのマッチングも簡単です。

5. 信号ラインのダンピングまたは軽度の負荷

一部の信号パスでは、不要なフローティングを軽減したりノードの動作を形成したりするために、4.7 kΩ が軽負荷として使用されます。ハイインピーダンスラインで拾う小さなノイズを和らげるのに役立ちます。これはアナログ入力とコンパレータ入力によく見られます。目標は、ノードを重い負荷にせずに安定させることです。

マルチメータを使用して 4.7 kΩ 抵抗をテストするにはどうすればよいですか?

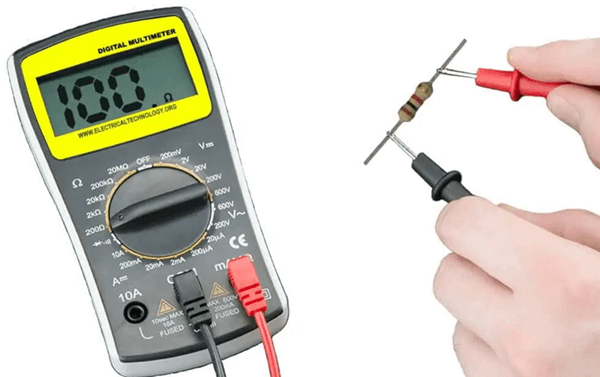

図 5. デジタル マルチメータを使用した抵抗の測定

マルチメーターを簡単にチェックすることで、抵抗が期待値に近いかどうかを確認できます。これは、トラブルシューティングや部品の分類に役立ちます。

ステップ 1: マルチメーターを正しくセットアップする

マルチメーターの電源をオンにして、抵抗 (Ω) モードに設定します。メーターが手動レンジの場合は、20 kΩ など、4.7 kΩ を超えるレンジを選択します。プローブが正しいポート (COM および Ω) に接続されていることを確認してください。プローブの先端を軽く触れ合わせて、メーターが正常に反応するかどうかを確認します。

ステップ 2: 測定前に抵抗を絶縁する

最も正確に読み取るには、抵抗を回路外で測定する必要があります。基板にはんだ付けされたままの場合、他の部品が平行パスを作成し、読み取り値が変化する可能性があります。取り外すことができない場合は、抵抗器の片方の脚を持ち上げて完全に接続されないようにしてください。このステップにより、低すぎるように見える誤った測定値が防止されます。

ステップ 3: 抵抗値を測定する

抵抗器の各リード線にプローブを 1 本ずつ持ちます。接触不良により数値が跳ね上がらないよう、しっかりと接触させてください。表示された抵抗を読み取り、それが 4.70 kΩ に近いかどうかを確認します。抵抗の許容差に応じて、小さなドリフトは正常です。

ステップ 4: 予想範囲を使用して結果を判断する

抵抗器の許容差がわかっている場合は、読み取り値を比較してください。一般的な ±5% 部品の場合、正常範囲は約 4.465 kΩ ～ 4.935 kΩ です。±1% 部品の場合、正常範囲は約 4.653 kΩ ～ 4.747 kΩ です。メーターが OL (開線) または予想範囲を大きく超える値を示した場合、抵抗器が損傷しているか、測定設定が間違っている可能性があります。

4.7 kΩ 対 10 kΩ 対 47 kΩ 抵抗器の比較

これら 3 つの値は、同じ「ジョブ」(プルアップ、バイアス パス、分圧器など) によく使用されますが、抵抗によって電流と負荷が変化するため、動作は異なります。以下の表は、実際の電気的な違いと、各値が通常選択される場合を示しています。

特長	4.7kΩ	10kΩ	47kΩ
現在5時 V (I = V/R)	1.06mA	0.50mA	0.106mA
現在12時 V	2.55mA	1.20mA	0.255mA
抵抗 4.7kΩに対する比率	1×	2.13倍以上	10倍高い
電圧降下 1mAの抵抗両端	4.7V	10V	47V
消費電力 5 V 時 (P = V²/R)	5.32mW	2.50mW	0.53mW
パワー 12Vでの損失	30.6mW	14.4mW	3.06mW
RCタイム 100 nF コンデンサで定数	0.47ミリ秒	1.00ミリ秒	4.70ミリ秒
RCカットオフ 周波数 100 nF (fc = 1/2πRC)	339Hz	159Hz	33.9Hz
現在 1V増加あたりの変化	0.213mA/V	0.100mA/V	0.0213mA/V
出力 分圧器のインピーダンス寄与	低い	中	高
充電時間 100nFで63%まで	0.47ミリ秒	1.00ミリ秒	4.70ミリ秒
充電時間 ～99％（≈5τ）まで	2.35ミリ秒	5.00ミリ秒	23.5ミリ秒
典型的な ADC ソースインピーダンス効果	最小限のエラー	許容できる エラー	目立つ エラーの可能性がある
感度 漏れ電流まで（1μA漏れ誤差）	0.47%の誤差	1.0%の誤差	4.7%の誤差
相対的 信号整定速度	速い	中等度	遅い

結論

4.7 kΩ の抵抗は、多くの回路で適切に機能するバランスのとれた抵抗を提供します。カラーコードはその値と精度を示し、マルチメーターテストで正常に動作するかどうかを確認します。信号を安定に保ち、トランジスタ入力を制御し、固定電圧レベルを作成するためによく使用されます。低い値または高い値と比較して、適度な電流が流れ、信頼性が維持されるため、広く使用されています。
