MPC8245LZU300Dプロセッサ：データシート、機能、アプリケーション、および仕様

MPC8245LZU300Dは、NXP USA Inc.が作成した強力なプロセッサであり、迅速で効率的でコンパクトである必要がある組み込みシステム用です。300 MHzで動作し、最大2 GBのSDRAMをサポートし、他のデバイスに接続するための32ビットPCIインターフェイスを備えています。このプロセッサには、デュアルUART、I²Cコントローラー、2チャンネルDMAコントローラーなどの組み込み機能が含まれているため、さまざまなタスクを一度に処理するのに最適です。このガイドでは、その機能、設計、使用、および利点について説明し、ネットワーキング、産業自動化、ストレージ、通信、およびその他の組み込みアプリケーションに最適な選択である理由を理解するのに役立ちます。

カタログ

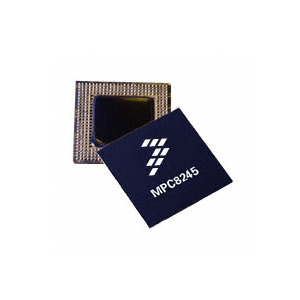

MPC8245LZU300D説明

MPC8245LZU300D NXP USA Inc.からは、効率的なコスト、スペース、電源管理を必要とする埋め込みアプリケーション用に最適化されたPowerPC 603Eコアに基づいた高性能統合プロセッサです。このバリアントは300 MHzのコア速度で動作し、最大2 GBのSDRAMをサポートしているため、アプリケーションの要求に適しています。66 MHzが可能な32ビットPCIインターフェイスを備えており、さまざまなPCI周辺機器との互換性を高めています。統合された機能には、デュアルユニバーサル非同期レシーバートランスミッター（DUARTS）、I²Cコントローラー、および2チャンネルDMAコントローラーなどが含まれ、複雑な処理タスクを効率的に処理する汎用性に貢献します。352ボールテープボールグリッドアレイ（TBGA）構成にパッケージ化されたMPC8245LZU300Dは、0°Cから105°Cの範囲の温度で堅牢な性能を持つコンパクトなフットプリントを保証します。

MPC8245LZU300Dのバルク注文を検討したい場合は、当社からの購入を検討してください。最良の取引を得ることができ、今後のプロジェクトのためにこの強力なプロセッサを完全に活用できるようにします。

MPC8245LZU300D機能

スーパースカラーアーキテクチャ：プロセッサは、クロックサイクルごとに複数の命令を実行し、コアの効率と速度を高めることができます。

統合されたキャッシュ：16 kbの命令キャッシュと16 kbのデータキャッシュを備えており、部分的または完全にロックされています。これにより、頻繁に使用されるデータにアクセスするのにかかる時間を最小限に抑え、処理を加速します。

ダイナミックパワー管理：NAP、Doze、Sleepなどの電力管理モードが含まれています。これは、プロセッサの運用上の需要に基づいて電力消費を削減するのに役立ちます。

SDRAMサポート：32ビットまたは64ビットのデータバスで最大2 GBのSDRAMを処理できます。複数の構成をサポートし、さまざまなサイズとタイプのメモリバンクに対応します。

エラー修正：PCIおよびプロセッサアクセスの書き込みバッファリングなどのメカニズムを採用し、パリティ、読み取り - モジーワイト操作、ECC（エラー修正コード）などのデータ整合性手法をサポートしています。

汎用性の高いROMおよびI/Oインターフェイス：さまざまなタイプのROMおよびフラッシュメモリをサポートし、複数の汎用I/Oポートを提供するため、さまざまなシステムアーキテクチャに適応できます。

32ビットPCIバス：最大66 MHzまでの速度で動作し、PCI 2.2標準に準拠しています。また、5.0-Vの耐性のおかげで、さまざまなPCI周辺機器とインターフェースすることができます。

デュアルチャネルサポート：ダイレクトモードとチェーンモードをサポートする2チャンネルDMAコントローラーを備えており、データ転送を自動化およびリンクして、より効率的なデータ処理を行うことができます。

散乱採用能力：転送キューと複数の割り込みオプションを装備した非連続メモリセクションからの読み取りまたは書き込みを含む操作を容易にします。

通信インターフェイス：シリアル通信用の2つのUARTと、マスターモードとスレーブモードの両方をサポートするI²Cコントローラーが含まれており、さまざまな通信ニーズが必要です。

プログラム可能な割り込みコントローラー：ハードウェアとシリアル割り込みの堅牢な管理を提供し、システムの応答性と制御を改善します。

タイマーと時計生成：PCIバスとSDRAMのクロックを生成するための4つのプログラム可能なタイマーと組み込みメカニズムが組み込まれており、さまざまなシステムコンポーネントにわたって正確なタイミングと同期を確保しています。

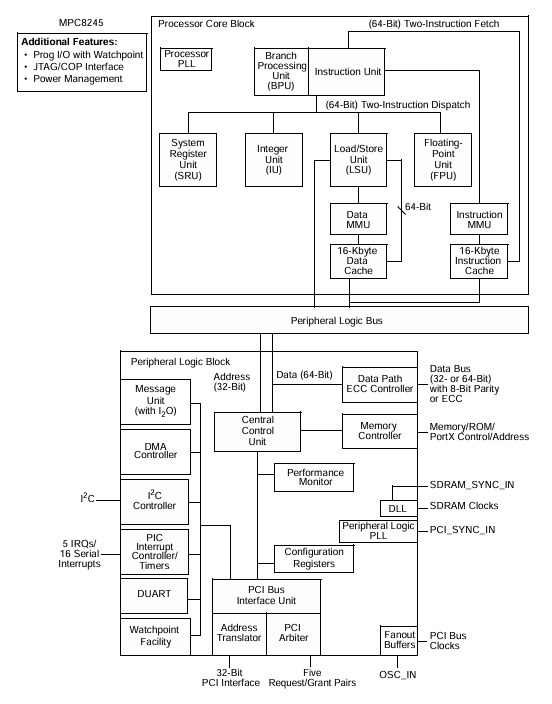

MPC8245LZU300Dブロック図

MPC8245LZU300Dブロック図 プロセッサと周辺機器がどのように相互作用するかを示します。2つの主要なセクションがあります プロセッサコアブロック そして 周辺論理ブロック。プロセッサコアブロックは計算を処理します。それには ブランチ処理ユニット（BPU）、 整数ユニット（IU）、 フローティングポイントユニット（FPU）、 そして ロード/ストアユニット（LSU）。指示は、の助けを借りて効率的にフェッチ、処理、実行されます 16-kbyteデータと命令キャッシュ。 メモリ管理ユニット（MMU） メモリアクセスを管理します。 周辺論理ブロック プロセッサを外部デバイスに接続します。aが含まれます DMAコントローラー 高速メモリ転送用、 I²Cコントローラー コミュニケーションのために、a メッセージユニット 入出力操作用。 PCIバスインターフェイス 拡張のために32ビットPCI接続をサポートします。a メモリコントローラー を含むシステムメモリを処理します SDRAM 同期時計。システム制御のために、 PIC割り込みコントローラー さまざまなソースからの割り込みを管理します。 データパスECCコントローラー パリティで32ビットまたは64ビットのデータバスをサポートするデータの整合性を確保するか ECC（エラー修正コード）。のようなクロック信号 OSC_IN そして PCI_SYNC_IN スムーズな動作のためにすべてを同期させます。

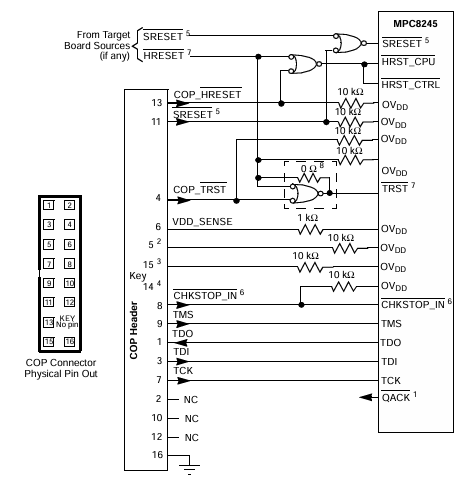

COPコネクタ図

COPコネクタ図 MPC8245LZU300Dの場合、プロセッサのテストとトラブルシューティングに使用されるデバッグおよびリセットインターフェイスを示しています。 16ピン警官ヘッダー プロセッサを外部に接続します jtag/cop デバッグツール。重要な信号には含まれます sreset、 hreset、 そして COP_HRESET、システムのリセットを制御します。 HRST_CTRL 入力は、ロジックゲートを使用してリセットを調整するのに役立ちます。 COP_TRST をリセットします jtag テストロジック。JTAG信号： TMS、 TDO、 TDI、 そして TCK 境界スキャンとインサーキットのデバッグに使用されます。 chkstop_in デバッグ中に信号制御プロセッサクロッキングを制御します VDD_SENSE システム電圧を監視します。プルアップおよびプルダウン抵抗（10kΩ、1kΩ）は、信号を安定させるのに役立ちます。 Qack 信号は、ダバッグの調整を支援します。 COPコネクタ 標準のJTAGピンアウトに従って、デバッグツールに簡単に接続できます。

MPC8245LZU300D仕様

タイプ	パラメーター
メーカー	NXP USA Inc.
シリーズ	MPC82XX
パッケージング	トレイ
パーツステータス	廃止
コアプロセッサ	PowerPC 603e
コア/バス幅の数	1コア、32ビット
スピード	300MHz
RAMコントローラー	SDRAM
グラフィックの加速	いいえ
電圧-I/O	3.3V
動作温度	0°C〜105°C（TA）
取り付けタイプ	表面マウント
パッケージ /ケース	352-lbga
サプライヤーデバイスパッケージ	352-TBGA（35x35）
追加のインターフェイス	i2c、i²o、pci、uart
基本製品番号	MPC82

MPC8245LZU300Dアプリケーション

ネットワーキング機器

MPC8245LZU300Dは、ルーター、スイッチ、ネットワークインターフェイスカードなどのネットワークデバイスに理想的に適しています。その堅牢なPCIインターフェイスと統合通信周辺機器により、高速データ転送と複数の通信プロトコルの効率的な管理が可能になります。この機能により、ネットワーク操作のパフォーマンスと信頼性が向上します。

産業用自動化

産業用自動化では、このプロセッサは、プログラム可能なロジックコントローラー（PLC）、マシンインターフェイス（HMI）、その他の自動化機械などのシステムの動力供給に役割を果たします。制御と監視のタスクを処理するプロセッサの機能により、最新の産業環境で重要なコンポーネントとなり、正確で効率的なプロセス管理が確保されます。

ストレージソリューション

MPC8245LZU300Dの高度なメモリインターフェイスとDMA機能により、RAIDコントローラーやストレージエリアネットワーク（SANS）などのストレージ関連アプリケーションに最適です。高速データアクセスと効率的なストレージ管理の管理に優れています。これは、データの整合性と迅速なアクセスが優先事項である環境で優れています。

通信

このマイクロプロセッサは、ベースステーションやゲートウェイなどの通信機器で使用するのに適しています。複数のデータストリームを効率的に処理し、さまざまな通信プロトコルをサポートする能力は、通信インフラストラクチャの全体的な機能と信頼性の改善に役立ちます。

組み込みシステム

MPC8245LZU300Dの汎用性の高い統合機能により、自動車、電子機器、医療機器に見られる埋め込みシステムの主要な候補になります。統合された周辺機器とインターフェイスの範囲により、これらの産業の特定のニーズを満たすために調整された特殊な高性能埋め込みソリューションの設計が可能になります。

MPC8245LZU300D同様の部品

• MPC8245LVV333D

• MPC8245LZU300D

• MPC8245TVV300D

MPC8245LZU300Dの利点

統合システムオンチップ（SOC）設計

MPC8245LZU300Dは、プロセッサコア、メモリコントローラー、および周辺機器を単一のチップに組み合わせています。このSOCアプローチは、システムアーキテクチャを簡素化し、外部コンポーネントの必要性を最小限に抑え、開発段階と生産段階の両方のコスト削減につながる可能性があります。

高性能処理

プロセッサは300 MHzの周波数で動作し、スーパースカラーアーキテクチャを採用しているため、クロックサイクルごとに複数の命令を実行できます。この高性能処理機能により、効率的な動作が保証され、そのような並列性をサポートしていないプロセッサよりも優れているため、アプリケーションを要求するのに最適です。

汎用性の高いメモリサポート

このプロセッサは、最大2 GBのSDRAMをサポートし、エラー修正と汎用性のあるROMおよびI/Oインターフェイスを含む高度なメモリインターフェイスを備えています。このレベルのメモリサポートは、柔軟性を提供し、システムが特定のアプリケーションニーズを満たすためにメモリ構成をカスタマイズできるようにします。これは、より厳格なシステムよりも利点があります。

包括的な周辺統合

MPC8245LZU300Dには、UARTやI²Cコントローラーなどの統合通信インターフェイス、プログラム可能なタイマーと割り込みコントローラーが含まれています。この広範な周辺統合により、追加の外部コンポーネントが必要になり、障害の潜在的なポイントを減らすことでシステム全体の設計を簡素化し、システムの信頼性を改善します。

低消費電力

NAP、Doze、Sleepなどのモードを備えた動的な電力管理を備えたプロセッサは、現在のワークロード需要に基づいて電力使用量を最適化できます。この機能は、電力効率が必要なアプリケーションで使用され、そのような詳細な電力制御を欠く他のプロセッサよりも優位性を提供します。

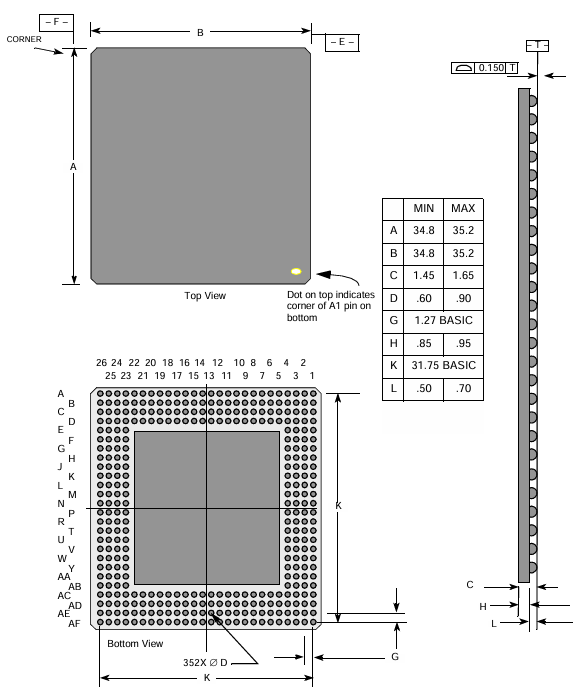

MPC8245LZU300Dパッケージングの寸法

パッケージパラメーター

パラメーター	寸法（mm）
パッケージの概要	35 mm×35 mm
相互接続	352
ピッチ	1.27 mm
はんだボール	Zu（TBGAパッケージ）—62 SN/36 PB/2 Ag;VV（リードフリーバージョン パッケージの）—95.5 SN/4.0 Ag/0.5 Cu
はんだボールの直径	0.75 mm
最大モジュールの高さ	1.65 mm
共同プラナリティ仕様	0.15 mm
最大力	6.0ポンド。合計、パッケージ上に均一に分布しています（8 グラム/ボール）

ピン割り当てとパッケージの寸法

MPC8245LZU300Dメーカー

MPC8245LZU300Dマイクロプロセッサは製品です NXP USA Inc。、NXP半導体の子会社。フィリップス半導体から出現したNXP半導体は、テキサス州オースティンに米国の事業を本社しています。より広範なポートフォリオの一部であるこのプロセッサは、パフォーマンスと低消費電力に最適化されたテクノロジーを統合し、さまざまな組み込みアプリケーションに適しています。MPC8245LZU300Dは時代遅れとしてマークされていますが、NXP USA Inc.は引き続きレガシー製品をサポートし、新しい半導体ソリューションを通じて自動車、産業、IoTなどの地域の境界を押し広げています。

結論

MPC8245LZU300Dは、要求の厳しいアプリケーションのために構築された強力で信頼性の高いプロセッサです。高速処理、組み込みの通信機能、スマート電力節約モードにより、システムがスムーズかつ効率的に実行されるのに役立ちます。現在は時代遅れですが、多くのネットワーキング、産業、通信プロジェクトで依然として役立ちます。節約中に複数のタスクを処理する能力は、信頼できる組み込みプロセッサを探して貴重な選択となります。

データシートPDF

MPC8245LZU300Dデータシート：

MPC8245.pdf
